2021年10月24日 星期日

廠商賣家不會告訴你視訊直播擷取器的幾件事情




擷取卡市場真的奇怪!

賣的人不知道自己在賣什麼?

更不用說如何使用!

客人問的問題,回答都千篇一律!都可以! 什麼都可以!

這個劣幣驅逐良幣的時代,關於擷取器的使用並非都是什麼都可以。

有些事情,需要要誠實的告知客戶!



 1. 你確定你買的真的是USB3.0 擷取卡嗎?

 擷取卡不是有藍色接口就是USB3.0!



   當HDMI視訊連接擷取器的時候,擷取器內部可以處理成兩種資料格式

    yuv 格式: 沒有壓縮

   mjpg格式: 壓縮成MJPG

   USB3.0的頻寬夠大,足夠讓免壓縮的yuv直接灌入電腦

  USB2.0的頻寬不夠大,若要讓1920x1080p 30fps進入電腦,就必需要壓縮成mjpg



2021年10月20日 星期三

任天堂switch 在電腦OBS STUDIO 實況教學




 如何讓任天堂switch在電腦直播?

通常會利用他的hdmi輸出!透過HDMI視訊擷取卡,連接至電腦,在OBS STUDIO直播

我們會再連接一個HDMI的一進二出分配器

一路連接電視,一路連接電腦



 為何仍需要電視來監看呢?

因為電腦的螢幕會有100ms左右的視訊延遲,

如果直接用電腦當成螢幕的話,可能會造成手感怪怪的



在這裡,介紹一款HDMI視訊擷取器,

不需要連接hdmi 分配器,直接由擷取器分接出出來

USB3.0 FEBON180 PLUS UVC HDMI擷取卡



2021年10月17日 星期日

atem mini pro magic accessory






ATEM mini pro is a professional hdmi video switcher

it have some connector interface.

When we connect some accessory to atem mini pro, it will be more magic!

we will discuss difference connector of atem mini pro

every connector will match difference accessory!!



atem mini pro have many connector interface.

1. USB-C webcam output of atem mini pro

2. four channel HDMI input.

3. HDMI OUTPUT: PGM or multiview one of it.

4. RTMP RJ45 output.

we will introduce you accessory adapter for difference connector

2021年10月16日 星期六

iPad當成任天堂switch 的螢幕? 可錄影或直播使用!


0:00 任天堂switch在iPad錄影或直播

05:35 如何連接iOS直播專用擷取卡

09:20 臉書直播設定及錄影設定



要直播nintendo switch 通常要用到它的hdmi 輸出
連接hdmi 一進二出分配器,一路接電視另一路接電腦,透過擷取卡由電腦OBS直播
介紹一個冷門直播方法!由iPad直播 或錄影


HDMI capture card for iPhone iOS livestreaming with facebook live Youtube live



HDMI capture card for iPhone iOS

This hdmi capture card is USB interface.
so, you need add the " lightening to usb connector"

app embedded the rtmp streaming.


HOW TO BUY?
https://www.febon.net/products/icapture


you can connect it with DV camcorder

DV camcorder livestreaming with iPhone (iOS)


How to use?

GoPro hero 5 as a webcam for livestreaming and video application



GoPro hero5 be facebook live streaming with iPhone

 iCapture hdmi grabber card connect iPhone.

 it can let hdmi output of GoPro be input iPhone

How to buy?

[Metal case] FEBON iCAPTURE card for iPhone (iOS) use with live streaming and iPad as tv monitor









Livestreaming with MAC OBS studio for facebook live



GoPro HERO 5 在安卓手機直播和MAC電腦直播


GoPro hero 6也可以拿來直播喔~~
https://febon.blogspot.com/2018/06/gopro-hero.html



使用iPhone手機來直播


準備器工具
1.FEBON iCapture HDMI擷取卡
2.Lightning 對USB 相機轉接器
3.快充行動電源或快充電源供應器對iPhone及擷取卡給電
4.GoPro HERO5






-

-
-
-

使用安卓手機來直播
準備器工具
1.USB2.0 FEBON168 HDMI擷取卡
2.USB MICRO OTG線材 或 type c轉USB線材 (端看你的安卓手機接口)
3. micro hdmi線材
4.GoPro HERO5


將gopro hero5的hdmi輸出連接 USB2.0 FEBON168免驅hdmi擷取卡
 就可以進行直播

apk: camerafi live


簡單直播導播機 快速切換 無縫切換 HDMI 4進1出影音切換器電腦OBS studio直播

專業導播
四支擷取卡實現導播機
HDMI無縫切換器

預算 超過 台幣35000

+


USB3.0擷取卡台幣 4998





共計超過39998元
四支USB3.0擷取卡










共計大概台幣19500元
台幣4998

+


USB3.0擷取卡 台幣4998





共計台幣9996
電腦等級 一般文書電腦 電競級i5以上電腦

需要耗電腦cpu資源
一般文書電腦
轉場限制 直接轉場,淡進淡出等等 直接轉場,淡進淡出等等 只能直接轉場
HDMI源
限制
無限制 無限制 1.四路都要一樣解析度

比如

四路都是1920x1080

四路都是1280x720


2.不建議接1920x1080i








對於直播用兩支攝影機以上,需要轉場的朋友來說,
導播機是第一個直覺想到的設備



不然就是同一台電腦同時插入若干支擷取卡





導播機的優點有各式這樣方法轉場,還有其他更專業的優點,
對PC來說,只要一支擷取卡就可以搞定,可以節省PC的CPU使用率
缺點是價格非常貴


同時插入多支擷取卡,也可以達成轉場的目的,
但是缺點是,插入多支擷取卡,會耗電腦CPU使用率
建議要用電競級電腦比較好



如果我只要轉場就好,有沒有便宜的方式呢?

市面上有一款 HDMI四進一出無縫切換器 分割器
 好像就是一台簡單的導播機功能
但是,這台主要還是針對電視在使用的
雖然他切換HDMI時候,真的可以達到無縫,但是聲音會被切換走









在做直播時候,通常是影像無縫切換,但是聲音要固定住



聲音要固定在某個hdmi上面才行如果聲音沒有固定在某個hdmi上面,你在轉場時候,聲音也會跟轉掉





我公司就將原本的四進一出hdmi無縫切換器的韌體換掉
換成聲音固定,影像切換

你在市面上看到的銀白色四進一出hdmi無縫切換器聲音都會跟著切換
 唯有透過我公司出貨改良,才能達成聲音固定影像切換的效果

聲音永遠固定在HDMI1,
影像可以無縫切換HDMI1 ~HDMI4




這款是成本低的影像轉場設備,經過本公司改良,聲音不會被轉掉


四路hdmi無縫切換器直播版本-> USB3.0 FEBON180 HDMI擷取卡-> PC OBS studio


USB3.0 HDMI capture card work on Samsung NOTE8 (USB3.0 type C)


Not all of USB3.0 Type C android phone are all real USB3.0

eg: SONY XA1 is just USB2.0 type C


Some USB3.0 Type C android is real  USB3.0 mode

eg:samsung S8, Note8, LG G5, G6, V20, V30, and Pixcel2 we tested.


The real USB3.0 mode can use device and charge at the same time



If your "real USB3.0 " android phone connect USB3.0 HDMI capture card, it maybe not work

it is USB3.0 compatible issue!!!


How to let USB3.0 hdmi capture card work on "USB3.0 mode " android phone?




1.  Connect TYPE C OTG line

   you need "add " usb 2.0 line


  if not, the video will be error!!!




you need add the "usb2.0 extend line" to become USB2.0 mode



BU110 hdmi擷取器用TYPE C 安卓手機讓外接DV 攝影機做臉書直播的限制條件開箱文

擷取器分別用iPhone ( iCapture 擷取卡+ medialink live )和安卓手機(FEBON168 和圓剛BU110 擷取器+ camerafi live)連接攝影機實況直播比較











目前市面上有一些廠商,
宣稱他的USB3.0 HDMI擷取器可以輸出1920x1080p 60fps,可以在手機直播


請注意看這一句話!
第一句話:可以輸出1920x1080p 60fps

   ->這是指,這個擷取器插入USB3.0 的電腦,最高可以到 1920X1080P 60FPS

第二句話: 可以在安卓手機直播

但是這兩句話合在一起,
就會讓人誤會幻想,他的擷取器在手機直播可以到1920x1080p 60fps

各位觀眾朋友!!!
能夠擷取1920x1080p 60fps,只能在電腦下,才有機會達成
在手機的應用,都是USB2.0模式,不可能1920x1080p 60fps
不要被宣傳術語給迷幻了!





我先告訴大家結論~~~
不管你在真正的USB3.0的TYPE C 手機直播,仍然無法使用
必須要降到 USB2.0 模式才能使用!!

USB2.0模式,最後直播就是, 1280X720P 30FPS MJPG 頂多這樣而以





FEBON HDMI capture card for iPhone



2018 new product !!

HDMI capture card for iPhone (iOS)

iPhone can be as TV monitor

Camcorder live streaming with iPhone


How to use?

1. Prepare Lightning to USB 3 Camera Adapter





DV攝影機連接iPhone專用的HDMI擷取器做直播或將iPad當成電視螢幕

d


HOW to Buy:


FEBON iCAPTURE card for iPhone (iOS) use with live streaming and iPad as tv monitor

<台灣購買 >

[金屬殼] FEBON iCAPTURE HDMI 擷取卡 擷取器 擷取盒 iPhone iOS專用接攝影機臉書直播

--

-



More Information:

FEBON HDMI iCapture card for iOS ( iPhone / iPad) with live stream use

 <日本語>

FEBON iCAPTURE HDMIキャプチャデバイス スマホ+デジカメでライブ live 生放送配信(iPhone iOS専用)

<中文>

DV攝影機連接iPhone專用的HDMI擷取器做直播或將iPad當成電視螢幕




-
-
-d
-

眼見為憑,實際直播的流暢度保證讓你滿意

攝影機:SONY AS300 運動攝影機
直播平台: Twitch 直播 (yotube備份)
地點: 板橋區南雅夜市實際行動直播







-
-
-

如何買?(露天拍賣:)

[金屬殼] FEBON iCAPTURE HDMI 擷取卡 擷取器 iPhone iOS專用接攝影機臉書直播



中文規格書下載連結

使用此款擷取卡在iPhone做 臉書 直播要注意下面
注意1.app:medialink live,可以先下載測試Youtube TWITCH直播
          插入擷取卡之前,不會有 臉  書  直播
     插入擷取卡之後,才會看到 臉  書 直播





注意2.此直播是橫的直播,不是直的直播
  橫的直播是,手機擺橫的,才會滿框
  直的直播是,手機擺直的,才會滿框

注意3.關於直播的hdmi攝影機選擇,並非所有hdmi攝影機都能拿來直播

你的攝影機本身hdmi輸出一定要有聲音和影像才可以

如何判定???

請將攝影機的hdmi連接到電視,看電視有沒有即時影像和聲音(迴音)

 即時影像部分:
相機或攝影機用手甩一甩搖一搖,看電視的影像是否也搖一搖
電視有出現即時影像,表示live影像輸出,可當直播視訊來源

聲音(迴音)部分:
 電視有出現迴音,表示攝影機有收音功能,直播時候才有聲音
測試後,分成兩大類
1. 沒有即時影像:比如panasonic GF4
  (通常是消費型的相機為主)
 這是不能拿來直播的!!!!!!!!!
-

-
2.有即時影像,有分成clean hdmi跟沒有clean hdmi
clean hdmi:畫面乾淨,沒有相機的任何資訊
沒有clean hdmi:影像畫面有相機資訊 比如  對交畫面 白平衡資訊等等

如果你的攝影機沒有即時聲音,請由iPhone的MIC當成是直播的聲音來源




 clean hdmi
(畫面乾淨,沒有相機資訊)
沒有clean hdmi
(畫面有相機資訊,對交資訊等)
 有聲音 有聲音和影像的直播!
比如:SONY AS300, SONY PJ675 等等
 有聲音和影像的直播!
只是你的影像會有相機資訊
比如:sony A 系列相機
 沒有聲音  直播聲音來源,請按MIC
比如: SONY攝影機
HDR-CX405
 直播聲音來源,請按MIC
而且你的影像有相機資訊!!
比如:canon 500d
 -
-d
-
-
-
-
-
注意4 直播可以是個人和 直播 (社團直播不行喔)
注意5.如果要用行動電源,一定要採用帶有快充5V 2.4A  兩孔

以上5點,請務必要看清楚~有不懂地方或模糊地方,歡迎提問喔~





iCapture HDMI 擷取卡
四大特色!!
1. iCapture 擷取卡可直接鎖在腳架上
2.直播影像好:保證流暢,可選bit rate
  保證比用安卓手機直播好~
3.影音保證同步
4.邊直播邊對iPhone充電






目前攝影機已經可以透過市面上的免驅HDMI擷取卡連接安卓手機做直播

由於iOS是封閉系統,加上apple會管制
所以以前沒有類似像剛剛android那樣的應用


目前已經突破apple,已經做出樣品機

攝影機 + iPhone =行動裝置實況直播

(FEBON iOS HDMI擷取器)



SONY as300 攝影機 或GOPRO攝影機 或任何有HDMI帶有live影像的攝影機
都可以透過iPhone專用擷取卡做 行動直播

行動直播


SONY AS300連接iPhone專用擷取卡,做行動直播


-
-
-
-

GOPRO hero5 連接iPhone專用擷取卡直播











SONY攝影機連接iPhone擷取卡直播



GoPro等多台攝影機連接無縫影切換器在iPad上直播

 可以連接多台攝影機,透過FEBON無縫影音切換器在iPad直播 多台攝影機
如下
 1.GoPro 攝影機(可以hero 7 hero 6 hero 5 hero 4等等)
 2.SONY action cam攝影機
 3.SONY PJ675攝影機
4.iPhone的hdmi視訊輸出





iPad 當成攝影機的螢幕




FEBON HDMI iCapture card for iOS ( iPhone / iPad) with live stream use



HOW to Buy:

FEBON iCAPTURE card for iPhone (iOS) use with live streaming and iPad as tv monitor

<台灣購買 >

[金屬殼] FEBON iCAPTURE HDMI 擷取卡 擷取器 擷取盒 iPhone iOS專用接攝影機臉書直播

-

-

 More Information:

FEBON HDMI iCapture card for iOS ( iPhone / iPad) with live stream use

 <日本語>

FEBON iCAPTURE HDMIキャプチャデバイス スマホ+デジカメでライブ live 生放送配信(iPhone iOS専用)

<中文>

DV攝影機連接iPhone專用的HDMI擷取器做直播或將iPad當成電視螢幕

 -


ipad as 2nd external monitor & live streaming for PC / MAC at the same time iPad as TV monitor Camcorder be live streaming with mobile phone and how to be packaged in bag
Connect SONY AS300 Action Cam to iPad (iPhone) with live streaming iPad as Monitor for Raspberry pi by FEBON iCapture hdmi Capture card How To Turn Your iPad iPhone Into camcorder Screen
GoPro hero 6 be Twitch live streaming with iPhone How to use GOPRO HERO 7 black be Facebook live streaming and settings with iOS How to let GoPro hero 5 be live streaming with iOS
How to use SONY camcorder be facebook live stream with iPhone GoPro with seamless video switcher & be facebook live streaming on iPad DSLR as external camera for iPhone with facebook live stream

20181212 update: Add the overlay Logo function

if your iPhone iPad embedded cpu is more than A9,
add the overlay gogo function





TO See is To Believe
Twitch real live streaming demo
camera: SONY AS300 Sport camera





-
-dc



GoPro connect seamless video switcher & facebook live streaming


4CH hdmi Simple video seamless switcher box + FEBON iCapture hdmi grabbber card for iOS live streaming use

camera:
1. Gopro ( it can be hero 7 hero 6 hero 5 hero4)
2. SONY action cam
3. SONY camcorder (PJ675)
4. iPhone hdmi source






Camcorder broadcast on iPhone with facebook live




GoPro hero 5 as dash cam and facebook live at the same time




iPad as a TV monitor  for camcorder DSLR



-
-
iPad as Monitor and live streaming for GoPro hero5



iPad as a TV monitor  for SONY blue ray DVD









FEBON iCapture CARD  is for iOS ( iPhone  iPad ) and directly connect!


單眼相機攝影機在(BU110擷取卡)安卓手機直播和iPhone手機 (iCapture擷取卡)直播比較



攝影機連接安卓手機直播已經不稀奇了
現在攝影機也可以連接iPhone手機做直播
透過iPhone手機直播效果比較好?還是透過安卓手機直播效果比較好?



攝影機連接安卓直播


攝影機連接iPhone直播



邊使用邊充電

分成三種類分析-

USB3.0 TYPE C:可以

-USB2.0 TYPE C:不可以

-USB2.0 micro USB :不可以

邊使用邊充電

APP


Android: camerafi live

iOS: medialink live

直播影像畫質

1. 免費版本camerafi live

只能選擇低 bit rate

2. 付費版本camerafi live

可選擇高 bit rate

沒有量化bit rate選擇

1. app可以選擇bit rate

最高到10,000 kbps

2. facebook本身的限制

只能到1280x720 30fps

4,000 kbps

影像流暢度

流暢度差

請看下面的比較影片

流暢度好

請看下面的比較影片


iPhone專用擷取器稱為 FEBON iCapture hdmi擷取卡

我會拿BU110擷取卡在安卓直播和 iCapture 擷取卡在iPhone直播做影像比較




USB UVC webcam to wire lightning converter for iOS iPhone / iPad




How to buy iOS usb webcam OTG adapter ?

https://www.febon.net/products/usb-uvc-webcam-to-lightning

Model 1: Metal case







Model 2: PCBA ONY




Do you ever think if usb webcam can connect with iPhone by lightning connector?

eg:
logitech C310 C525 usb webam
iPEVO P2V webcam


NOW,

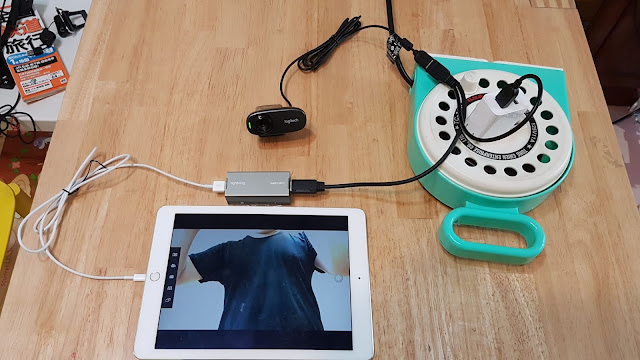

you can let usb uvc camera connect with iPhone iPad by wire lightning connector

How to buy from FEBON shop?

USB UVC webcam to lightning converter for iOS iPhone / iPad






GoPro hero 5 be facebook live streaming




GoPro hero5 be faceobok live

1. GoPro hero5 be facebook live streaming with  iPhone
2. GoPro hero5 be facebook live streaming with Android phone
3. GoPro hero5 be facebook live streaming with PC MAC OSX



I use wire HDMI output to connect

GoPro -> HDMI output -> hdmi capture card -> streaming host ( iPhone, android or PC)



 1. GoPro hero5 be facebook live streaming with iPad   iPhone

tool:
- iCapture hdmi grabber card
-Lightning to USB3.0 convert
-Micro usb line

-Lightning to USB Line
-Power bank


iOS app: Medialink live


iPad as monitor and video facebook live at the same time






GoPro as dash cam and live streaming at the same time







youtube或apple music當免費歌曲資料庫..家裡電視當KTV不在折騰了

  我的想法是希望手機投影到電視, 連接麥克風至聲卡,  能夠成為一個卡拉ok的系統 youtube上面的歌曲或apple music音樂庫,就可以當成ktv的歌庫來源! Youtube: 奇奇怪怪的mv都有, 很難找不到音樂資料庫 apple music: 可以app去除人聲,...
