2023年11月7日 星期二

DJI Pocket 3 直播應用! dji pocket 3轉hdmi連接電視或導播機



dji Pocket 3關於直播應用有兩種物理接口
1. 有線 USB-C webcam輸出
2. 無線 RTMP 直播輸出


分享dji pocket3直播過程中攝影機功能是否正常使用?
1. 橫式直播時候: 不管uvc webcam或pocket3直接直播,都是正常模式
2. 豎屏直播時候 uvc webcam 模式: 仍然輸出1920x1080 1280x720 等橫式畫面,是採用左右補黑邊方式 dji pocket 3直接直播: 支持豎屏模式,臉書直播和youtube直播是真的是直式的. ( 不是左右補黑邊)
3.人臉跟隨功能 不管是uvc webcam輸出或直接直播, 都有支持人臉跟隨 直播後 (或變成webcam後), dji pocket3搖桿連續快速按兩次,就會變成人臉跟隨



uvc 輸出可以連接電腦,電腦端的OBS 或視訊會議軟體可以直接直接抓到影像
rtmp輸出是直接在dji pocket 3上面做直播, 透過app控制做youtube直播 臉書直播或rtmp

1.有線 USB-C webcam輸出
 dji pocket 3電源打開,連接usb數據線至電腦

 然後,usb線材連接電腦時候,dji pocket 3會出現提示選單
請選擇網路攝影機這個按扭!



這時候可以打開電腦GOOGLE meet  , OBS等等軟體




將dji pocket3轉hdmi
dji pocket 3沒有實體的hdmi 輸出接口,
亦可以利用usb webcam 輸出功能,將uvc轉成hdmi






 將DJI Pocket 3轉成HDMI 輸出後,  就可以連接電視



連接電視的目的就是能夠接hdmi 視訊導播機~



產品2:  USB攝影機視訊轉換器

連結:https://www.febonstore.com/products/uvc-streaming-adapter

usb攝影機視訊轉換器,除了將uvc訊號轉hdmi之外,亦還有更多有用功能

比如: uvc bypass輸出,錄影至usb ssd card, iOS上直播使用等等

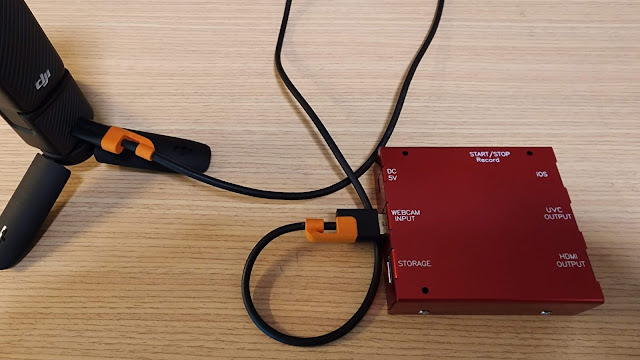

連接至usb webcam輸入


除了hdmi 輸出之外,還有更多有用功能


dji pocket3 連接導播機

   除了接導播機之外,還可以連接電腦 , ipad, 錄影等等


並非市場上所有的uvc to hdmi都能相容 dji pocket 3

<2023/10/31 市場資訊>

並非所有市場上的UVC to hdmi轉換器都能成功連接dji pocket 3.






2.無線rtmp直接直播

dji pocket 3 雖然可以直接面對yotube facebook的選單,

但是不建議直接直播使用

目前dji app無法直接做臉書直播,然後做youtube直播會變成排成直播

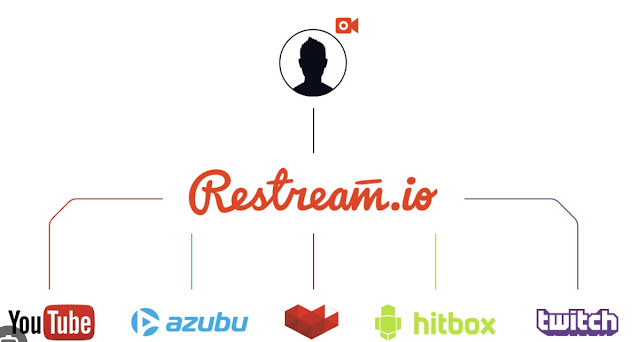

我建議採用restream.io方式來達成

想法是這樣

 dji pocket 3 ----> 直播至restream.io --->面對youtube 和facebook

同一時間,就可以雙直播!而且不需要太大的折騰





打開dji app


 採用rtmp方式直播,將restream.io的 rtmp和金鑰貼上此欄位


 第一次設定需要貼上rtmp和金鑰, 第一次比較麻煩一點

 第二次以後直播就不需要這樣,直接就直播就可以了~~



利用RTMP直播方式,亦可以將dji pocket 3變成無線的hdmi

這個直播是內網的直播

將dji pocket的rtmp串流直播到rtmp轉hdmi轉換器,

轉換器收到rtmp訊號後,自動轉成hdmi 輸出

需要準備路由器~

 dji pocket 3-----> 直播到rtmp轉hdmi轉換器--->變成hdmi輸出

影片中有詳細設定





dji pocket 3轉成無線hdmi,連接電視!

無線要擔心的是干擾風險,採用無線可能會受到附近2.4g干擾會卡頓

方便使用無拘束和干擾就是一個蹺蹺板

若是怕干擾問題,可以採用剛剛的uvc to hdmi方式,這個就保證穩定

當然也可以連接hdmi視訊導播機 atem mini pro








2023年11月1日 星期三

Turn dji Pocket 3 into HDMI & connect to TV and atem mini pro

Turn dji Pocket 3 into HDMI

There are two ideas that turn dji pocket 3 into hdmi output.

one is that convert a USB UVC webcam output, like what the DJI Osmo Pocket 3 and DJI Osmo Action 4 are using to HDMI.

the second is that convert wireless local rtmp into hdmi output!




For live streaming application of dji pocket 3, it have two interface

1. usb-c UVC output. -> wire uvc to hdmi

2.  rtmp streaming.   -> wireless rtmp to hdmi


How to turn dji pocket 3 into HDMI ?

There are two idea !!

1. Turn USB-C uvc of dji pocekt 3 into HDMI

1.1.  FEBON Logitech webcam to hdmi adapter


      dji pocket 3 connect to this adapter








1.2. USB webcam streaming adapter

   DJI pocket 3 uvc output connect to this adapter

  https://www.febon.net/products/usb-webcam-streaming-mulitimedia-adapter








  this adapter have many output.  one of it is HDMI output

  it also can let DJI pocket 3 connect to iOS and pc at the same time.





By the way,
in amazon , you can see some China UVC to hdmi adapter
eg: O brand , R brand ..

Lead user share the information that Dji pocket 3 CAN NOT work on O brand , R brand.
the adapter firmware do not match
you can see  faceobok group " DJI OSMO POCKET / POCKET 2 / POCKET 3 User Group"








2. Turn rtmp of dji pocket 3 into HDMI





dji pocket 3 can do the live streaming .
for example:  Youtube live  facebook live. or rtmp live.



   I just let DJI Pocket 3 do local rtmp streaming to "rtmp to hdmi adapter"
rtmp to hdmi adapter will turn rtmp into hdmi.


  dji pocket 3. streaming to adapter. ->  rtmp to hdmi adapter -> hdmi -> tv / atem mini

How to connect rtmp to hdmi adapter?
you need prepare a professional wifi router. and router ip address is 192.168.1.1

Router default ip is 192.168.1.1. it is very very important!!!

rtmp to hdmi adapter ip is 192.168.1.217 (it is fixed)

dji pocket 3 , RTMP to hdmi adpater and router are in the same intranet.


 go to app "dji" and do local rtmp streaming

 wifi : your home professional router
rtmp streaming:  rtmp://192.168.1.217/live/test1





and then, the local rtmp streaming will become hdmi output.
