960H 攝影機的照妖鏡 -->960H CVBS capture card (960H 影像擷取卡) 已經完成!!


安全監控市場 960h的攝影機,可以用 妖魔鬼怪,群飛亂舞 來形容

怎麼說呢?

每一家做960H攝影機的廠商,宣稱他的解析度是650 TVL 以上,

但是他們卻沒有可以看960H 的顯示器來告訴他的客人..


客戶端也傻呼呼的,以為攝影機標上960H 650TVL,

就以為他的解析度是之前傳統的720H的攝影機好


所以呢,攝影機廠商就是自賣自誇,

就拿一般的sensor 戲稱是960H...

反正也沒有顯示器可以檢查的出來...


客戶端就看spec 上面,買最前瞻的960H  就對啦! 買心安.....



這張 960H  影像擷取卡就是一張照妖鏡

他可以選擇兩個mode

A. 36MHZ  decoder mode:

     這是SONY 960H 制定的規格去做decode.可以解出960x480 (NTSC)



B. 27MHZ   decoder mode:

    這個就是一般的標準CVBS 訊號  720h方式去decode,可以解出720x480(NTSC)

    但是為了方便做比較,所以我們把它scaler up 到 960x480


所以,不管是  36mhz mode , 27mhz mode 為了方便做比較,都有加入960x480










所以,如果照同一個畫面,
 選擇 36MHZ 時候,解析度沒有增加的話,那麼就是假的960H

也不用專業的測試圖,簡簡單單的就可以將妖魔鬼怪抓出來!




我們實際玩玩看!!

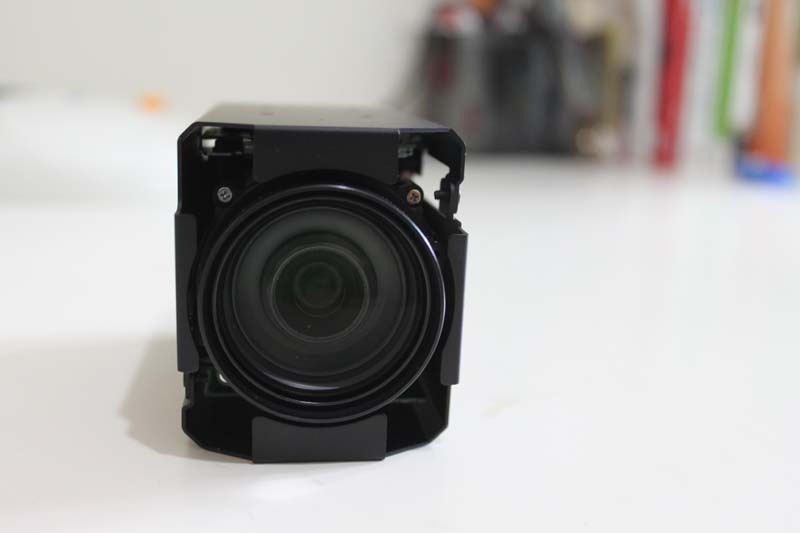

CASE 1: 拿真正的960H 攝影機做實驗 (彩x 的960H speed dome)


如果選擇 36MHZ,如下圖,請注意 華安邦旁邊那個600 的線都分的很清楚.



CamView 可以在iOS 6 正常顯示MJPEG video stream (APPLE iPAD/ iPhone 的iOS6)


MJPEG video stream 算是最成熟的影像壓縮格式,

在apple iPAD / iPhone 的  iOS 4 or   iOS 5  的內建SAFARI 瀏覽器都可以直接預覽

當然在當時後的IP camera 相關的app 大多都可以順利的監看


一直到蘋果推出iOS 6 之後,就出現了很多災情,

 最大的災情是,iPAD / iPhone 內建的SAFARI 瀏覽器,無法顯示 MJPEG video 的動畫

只會出現一張 MJPEG  的照片,

如果再按一次 Enter, 才會又出現下一張照片,


能夠支援iOS 4h 和 iOS 5 的IP camera 相關的app  也都無法正常顯示MJPEG.



 最近終於找到可以順利播放MJPEG video stream 於 iOS 6 的 APP


 APP store: "CamView"

價格: NT$30 元

支援作業系統: iOS4 iOS5  iOS6




以下demo 是實際拿 iOS 6  iPAD

(因為工作的需求,我還是不敢升級成iOS 6, 以下的demo 是拿朋友的機器錄影,錄製的畫面沒有那麼漂亮)



簡單的設定操作 (測試機器是iOS 4):

 iOS6 和 iOS4 都能夠順利的動,設定也都一樣






Step1: 下載 CamView

這是付費軟體, 值得下載,畫面很順!!

NT$30




STEP2: 執行 CamView




STEP3: IP 設定

 請輸入 ip 位置 , PORT  和 username 密碼

以我的為例

server:  10.10.1.1
port :  8196
 username: 沒有
 passwor: 沒有


STEP5: 預覽或是 照相






在 APP store 有很多 APP 宣稱 可以順利的看 MJPEG,

不用錢的可以玩玩看,要錢的就小心不要被騙

騙錢的軟體
1. DefenderCAM  :


    價格: NT$30

   它的效果跟SAFARI  一樣,只能夠顯示一張MJPEG,

    但它的說明檔案卻說可以順利的看 MJPEG stream..



免費的軟體,但是還是無法順利的看

1. CCTV lite:

    也是只能看到一張 MJPEG.

 2.DS cam

    也是只能夠看到一張 MJPEG.









Compatible for Lumens DC-A11 Wireless Ladybug Flyer (DCA11 wireless dock accessory for DC120 document camera






It is 100% compatible  for DC-A11 Wireless ladybug accessory.


FEBON220 can let Lumens DC120 document camera display on .....

iPAD /iPhone/ MAC air/ PC /android at the same time.














NOT only  Lumens DC120 document camera  can become Wirlesse but also IPEVO P2V
(Point 2 view) document  camera can.






It is very easy to setup!!

The demo smple is using IPEVO  P2V (point 2 view ) document camera




It is cheaper than  Lumens DC-A11 Wireless Ladybug.

Lumens DC-A11 price  is about USD 350...





FEBON220 UVC WIFI AP Router  price is USD ...   ( without Battery)


contact me / paypal account is as below

andyzhengster@gmail.com



NOTE: iOS6 for  iPAD/iPhone CAN NOT use


[廣告]UVC CVBS( AV, RCA) input 免驅動程式影像擷取卡 已經量產了~

要將UVC 免驅動程式影像擷取卡 插入到Android 平板電腦 (tablet) ,

一直以來都沒有找到適當的機器。

現在終於將最後一根稻草給連接進去。目前,uvc grabber card 已經可以在所有平台成功work~





包含, X86 ( MAC, windows xp 32/64 bit,  WIN 7 32/64bit 等等 ), Android tablet  以及 iPAD








除此之外,影像品質更是無話可說,

他有硬體的 3D de-interlace , 3D comb filter.





傳統以來,賣擷取卡的廠商的玩法都是會配上自己的軟體, 自己的影擷取取卡只能用自己的軟體錄影。

但是,他們可能不知道消費者內心的心聲~

使用影像擷取卡,不見得是要錄影。使用者也許會配合自己的軟體做一些專業的處理



比如, 使用者要拿影像擷取卡連接類比攝影機做視訊會議,

我相信,目前市面上號稱可以在MAC 使用的影像擷取卡,絕對無法在MAC 的skype 運作!!





又比如,有些使用者要拿去做影像的堆疊 漸層 於舞台的應用,使用者會用專業的VJ軟體

Professional VJ (visual jockey) . for example, ArKaos VJ,Resolume,VJamm,Motion dive, Avenue, modul8





目前的影像擷取卡 都無法滿足上述的需求!!

因為傳統廠商的思維模式,無法聽到消費者的心聲!!




免驅動程式影像擷取卡不會給你任何軟體,但他可以跟你目前現階段熟悉的軟體做結合!!

WINDOWS: KMPLAYER, SKYPE, Youtube, amcap and etc

MAC: quicktime player , skype, youtube, facetime and etc...

更多MAC 的軟體支援,請參閱下面連結

http://febon.blogspot.com/2012/04/driver-free-grabber-card-can-work-on-ap.html


目前免驅動程式影像擷取卡,已經量產了!!





也有 FCC/CE 及 Rohs 文件 報告


誠徵 日本代理商!!

日本一年影像擷取卡的市場大概有200K,

日本 apple MAC 使用率大概是  10%~20%...

可以針對apple MAC 使用的影像擷取卡,只能配合自己的軟體錄影,

剛剛說的,mac skype  youtube 等等,都無法使用


我這隻影像擷取卡,都能夠順利的在MAC 的webcam 軟體中使用!!!



您如果擁有日本通路,不管是公司還是個人,我都可以配合

我這邊非常的彈性的~~~









全世界第一台可以外接 UVC webcam (UVC grabber card) 的 Android 平板電腦

這台Android 平板電腦,應該是全世界第一台 有穿衣服 可以外接UVC webcam 的Android tablet.

雖然Android os 是以Linux 為基礎開發出來的作業系統,

但是很難將 UVC driver 弄進去...


我在市場上看有一些module 是走Android 平台,雖然他們可以吃外接的webcam,

但是都沒有穿衣服...

這一台是拿一台 大陸的山寨平板電腦,然後將 uvc driver 弄進去...


將垃圾變成黃金!!




怎麼說是垃圾變成黃金呢?

這台山寨平板電腦,採用晶片商的reference design, 那麼他的價值大概只有 USD50...

大概只能當成破銅爛鐵在賣吧!!


如果將UVC driver 弄進去, 那麼 ....馬上以  USD 400開賣


以上價錢都是零售價!



只要加入一點的創意,就可以將垃圾變成黃金

LUMENS DC120 實務攝影機變成無線wifi wireless AP,讓 IPAD /IPHONE 觀看預覽的教學應用

Lumens 是台灣前兩大的document camera 廠商

就如同我之前預料的,他一定會看到 愛比科技P2V 那一支usb webcam style的document camera...

沒有想到他竟然也做出 USB 2.0 輸出的document camera.


但是他的價錢卻是 愛比科技 p2v 的10  倍...

站在電子光學設計的角度, LUMENS DC120 他採用的是光學變焦,當然成本不能跟用 手機鏡頭的p2v 做比較...

光學變焦及 光學鏡頭解析度大贏愛比 p2v


但是, 拿豬腳去比雞腿...不能這樣比成本的...


 不管是豬腳還是雞腿...

我拿來跟 FEBON220 WIFI AP 連連看

 果真可以使用!!




↓LUMENS USB攝影機(實物投影機) 在IPAD /IPHONE 觀看預覽的教學應用

    變成 wireless document camera.



2012 中國北京 安防展 延期囉....變成12/3~12/6


2012 中國北京 安防展 延期囉

本來是 10/22~10/25


現在變成  12/3~12/6


如有準備要看展 或是 要去參展的朋友,請告訴大家~~~


以下是中國官方的公文

http://www.securitychina.com.cn/2012blh/article/article_7240.html


AVMS車輛全景系統走入消費端

<作者:前台灣安控半島體業務經理 余瑞好小姐>




目前監控設備已經由一般的居家以及道路監控迅速發展至一般的民眾的自小客車以及大眾運輸系統。日系及歐美車廠以往著重於前視(Front View System)系統以及後視系統(Rear View System)進而發展成現今的環景系統(All Around View System);可從以下幾點探究其原因。

一、 傳統車輛影像系統,若一單攝影機取得的影像資料,因受制於影像涵蓋的範圍,容易產生死角的情形,AVMS由四隻攝影機拼接成的影響,不但可涵蓋車輛四周避免死角的產生,藉由智慧型影像分析的技術導入AVMS,可以讓駕駛人更有效及時掌控路面狀況以及車輛四周環境。

圖一 Luxgen 360度環景示意圖




圖二 Honda-Multi View Camera System



二、 隨著相機模組成本的下降,多顆攝影機監控已經成為未來的主流,目前成本的考量已不再由攝影機的channel數來取決,車廠或AVMS模組廠商focus在四路影像的縫合(拼接)程度、影像的品質以及誤判率等系統整體層面,也將車輛安全監控推昇至較為複雜的智慧型監控。
三、 另外,在車廠方面的考量點,一般日系或美系為主的車廠,從高階的或休旅車種下手,增加產品的付加價值及差異化;至於大陸的市場就比較與眾不同,一般在日系或美系的車廠大多以前裝或半前裝市場來看待全景系統,但大陸車載市場的蓬勃發展,造成後裝市場的龐大利潤,如雨後春筍般成長的後裝市場業者,在前視與後視系統的經驗值下,爭相搶食AVMS這塊大餅。

    目前推出AVMS的車廠包括Infiniti,以及台灣自主品牌Luxgen(圖一),皆研發有AVM系統進行配備,另Honda也自行研發Multi View Camera System(圖二);另AVMS模組,包括車王電子 (MOBILETRON) 、輝創電子 (WHETRON) 、同致電子 (TTE) 等廠商。而晶片組廠商如華晶科、偉詮電、富士通以及NXP等都有提供360度環景方案。




以下是FEBON AVM 方案

特點:

1.畫面流暢度佳, 採用硬體的魚眼修正縫合,

   別人家的做出來的方案,流暢度不好,

  FEBON AVM 真真實實可以達到 30fps.


2.採用硬體的魚眼修正以及俯角修正 (keystone correction)





眼見為憑!


















FEBON 創業的物流 以及出口退稅 分享

有人會問,我收到外國人的款項後

我難道一定要走正式出口 或是簡易出口?

不走的話會怎樣?



 你收到海外匯入款項,有3種情況發生可以去做


情況1.不做正式出口 或是簡易出口動作

   如果偶爾一筆兩筆外國匯入款項,那就算了

  如果是常常有國外匯入款項,你要怎麼跟國稅局解釋這個是什麼錢?



難道都要做成海外收入?




情況2.你要跟國稅局解釋這些錢是什麼原因 (印花稅)

  你的外包會計如果很兩光 怕麻煩,他會把這個款項做成印稅

  好比是外國人來台灣玩,跟你買東西,你開二聯發票給他...

 這時候你的5%營業稅就白白的浪費了.....




情況3 你要跟國稅局解釋這些錢是什麼原因 (正式出口 或是簡易出口)

因為退稅是我們做出口的權力

至於怎麼退稅??

請看下面說明

跟國稅局解釋,這些匯入款項 (採用正式出口 或是簡易出口 )

 這時候,你要跟貨運公司索取 正式出口報單 或是簡易出口報單

 有了金流 (銀行匯入款項)  和 物流 ( 正式出口報單 或簡易出口報單)

國稅局就會退稅 5%營業稅給你....



關於剛剛的情況2 和情況3  都能夠解釋你的金流原因

差異點在於,情況2  是沒有退稅。 情況3是有退稅


當你解釋你的金流原因後, 你的國外金流就會落入 年底的公司收入..公司成本....

然後會產生出年底的營利事業所得稅....



要走情況2 還是情況3 都要實際衡量 你的 貨運公司的運送成本 和 出口報單(簡易報單)的成本

這兩個成本 加起來的費用 有沒有足夠cover 你所退的營業稅的費用....


但不管如何, 退稅是你的權力,你要不要走情況3 (退稅) 都是你的權力






1. 什麼是 正式出口報單  和簡易出口報單?


如果你找國際貨運公司 (DHL, FEDEX, TNT, 順豐等),
他們一定會問你要正式出口 還是簡易出口

一般來說,出口有分成兩種
一種是簡易出口,另一種是正式出口






正式出口報












































 簡易出口報單






金額低於50000台幣以下,可以選擇簡易出口 (當然你也可以選擇正式出口)

金額高於50000台幣以上,一定要走正式出口



正式出口就有所謂的正式出口報單,這個海關一定會跟你的國稅局連線
每兩各月的報稅,國稅局一定會知道這一筆,一定要退稅...

至於簡易出口,他只是有紀錄有出口這一回事,但這個簡易出口文件不會跟國稅局連線,

但不管簡易出口 還是正式出口,都可以退稅

兩者差異點在於 文件準備的多寡而已....

我如果可以走正式出口就走正式出口,





 2. 我常用的物流大概有幾種

   2.1 郵局的國際掛號 air mail  ->現在國稅局不承認可以退稅的依據

   2.2  郵局的ems express 國際快捷  -> 可以簡易出口退稅 ,不建議正式出口因為麻煩

   2.3 tnt  express   -> 可正式出口和簡易出口,建議正式出口 ,反正價格不變

   2.4 順豐貨運  -> 正式出口要加 200元、簡易出口要加100元



 2.1   使用的貨運公司是跟你要退稅的文件有關,要慎選

    之前國稅局承認國際掛號air mail 可以當作是出口的文件

   但最近新北市國稅局告知我會計,他們不承認air mail

   所以,你要用air mail 去做退稅的動作,國稅局不會承認,你將無法退稅


   會採用air mail 主要原因是便宜,

   大概到日本 5-8 天  , 美國西岸7-10天 , 美國東岸 10天左右


2.2  比air mail 快的就是國際快捷

   國稅局承認用國際快捷作為退稅的文件 ,

   一般來說,國際快捷仍然比tnt dhl便宜...

   寄到日本大概2天 左右 ,   250g 大概是360元
   寄到美國大概3-5左右 ,  250g 大概是 430元


   一般比較慎重的客人,不會採用國際掛號,會採用國際快捷


2.3 tnt express

   tnt 算是所有的國際貨運公司最便宜

   他提供正是出口報單 和簡易出口報單 都是免費的

  其他貨運公司 都要外加錢才有這樣的報單


  這裡提到的出口報單 和簡易出口報單 都跟出口退稅有關係

  出口退稅,是中華民國政府為了獎勵出口獎勵你的

  不要把你的權益給忽略了


  剛剛提到的郵局的ems express ,實務上會採用他的簡易出口

  簡易出口就是ems 的那一張紙 ,就當成簡易出口的文件


2.4  順豐貨運

    寄到中國 寄到香港 大多採用這個

    你如果要寄到中國,順豐的限制條件很多

     要公司對公司 ,而且裡面只能夠一個樣品..,才不會被中國政府課到稅

     你的買家才不會負擔多的稅金

     寄到香港就沒有這個問題,

      如果你要寄到香港,順豐貨運速度快,而且又便宜

      唯獨你要跟她要出口報單 和簡易出口單,要額外付錢給他



3.出口退稅

   台灣人買你的東西,你會開統一發票給他

 你賣東西給外國人,你可以退稅

   你的會計如果沒有幫你弄出口退稅,就要換人做看看

   出口退稅不限制金額,

    出口分成兩種
    一種是伍萬元以上 強制要用出口報單

    伍萬元以下,可採用簡易出口 (當然,你要弄正式也可以)


  你可以去執行出口退稅,

   但你要評估執行出口退稅的代價是否划算


    比如你賣usd 100給老外

   你可以退稅 usd100 x0.05 =usd5   大概台幣150元

  你為了要退150元台幣,

   你必須要用ems , tnt 等貨運公司

  ems 的運費至少是 360元

   國稅局現在不承認airmail (大概200左右)


   所以,你為了要退稅,你的銷售上就有一個限制條件



  要怎麼退稅

   金流 物流 能提供就能退稅

   金流 就是外國人付款給你的金流

  比如外國人在paypal 付款給你usd100,

  你的paypal就有那個紀錄,請把他列印出來

  你用ems express 寄出,有一個單據,把他跟金流單據給國稅局,就可以退稅


  金流到了50000 台幣以上,就要跟貨運公司要正是出口報單

   這樣才能退稅


以上講的都是大方向, 實際操作仍然要跟你的會計演練




FEBON 創業的金流收款部分 以PayPal 支付寶 國際電匯作為分享


當你成功踏入創業的第一步,
 要接到第一筆外國人的訂單,

你就會碰到國外金流的部分....


一般來說,國際匯款的金流方式有四種

方案1.正常的國際電匯

方案2. 第三方支付 PayPal

方案3. 中國第三方支付 支付寶

方案4.開辦國際信用卡網路刷卡


 個人比較不建議方案4,

原因如下

1. 外國人會怕這是詐騙集團

2 申請國際信用卡網路刷卡,手續繁複,手續費也不便宜....




收到款項後,你就要面對稅務的問題

台灣個人有600萬台幣的海外所得免稅的空間

雖然600萬數字非常的高,但是您若是要做生意的話,

建議仍然要去面對稅務

面對稅務,你還可以退營業稅,

退稅(營業稅) , 是國民的權力!


有機會在聊聊退稅的問題,

這裡先聊金流的部分







方案1 正常的國際電匯

可以去銀行申請個人銀行帳號 或是公司帳號的外閉戶頭,
就可以收到國際客戶的匯款

正常國際匯款的缺點是,他是收幾乎是固定的手續費

 不管外國人匯款US$100, US$1000

銀行手續費 大概如下

中間銀行手續費 ( US$20~  US$40  看運氣...) +  本國銀行從量手續費 (金額x 千分之幾...)


如果對方匯款  US$100

你拿到的錢大概是  US$100-US$40 - US$XX      大概剩下 US$50多.....


國際匯款另外還有一個缺點是,

收到款項大概2天到 15 天不等....就要看對方匯款的人選擇的中間銀行而定


國際匯款的優點就是,超過 US$500時候,可以用國際電匯 手續費比較省...





 方案2. 第三方支付 PayPal

PayPal  第三方支付 解決了 小額付款和收到款項的即時性


① 的手續費是  3.4% 比例 + US$0.3

②的手續費是 2.5% 比例

我等一下用實際數字算給你看





假設你要賣  US$100給外國人,外國人也接受你的價格

第一步: 你要跟國外買家講 你的paypal 帳號 比如  pig@gmail.com (假設你的帳號做這個)

 第二步: 國外的買家就會到 paypal  的網站 http://www.paypal.com

       然後支付費用到  pig@gmail.com

      以下有影片demo

       https://www.youtube.com/watch?v=3LD7UsQx9LY


 當買家在paypal  付款的那一剎那,

 你的pig@gmail.com 電子郵件 就會看到paypal 發給你的系統信

  他會告訴你某買家已經支付....


  關於上圖的①  ,  你是即時收到款項!

  這個款項 會存在paypal 的帳戶中....

   外國人付款 US$100
   但是你只會拿到  US$100 -  (US$100x3.4% +US$0.3) =US$96.3 在paypal帳戶中


  第三步:  ②將paypal 的款項轉移到銀行,變成實體的錢

     目前paypal 在國內,只有跟玉山銀行合作...

     所以你要去申請玉山銀行的帳戶

     paypal 要申請中文的名字  比如  王大名   或是大方向股份有限公司

     你的玉山銀行也要跟paypal 申請的實際名字相對應  王大名  或是大方向股份有限公司

     比如paypal 是王大名  ,玉山銀行就要申請王大名

    比如 paypal 是大方向股份有限公司, 玉山銀行就要大方向股份有限公司


    剛剛在paypal 裡面只剩下 US$96.3

     將paypal 移到玉山的手續費是 2.5%

    所以 你實際拿到的是  96.3 - (96.3 X2.5%) =93.89



 外國人付款是US$100,  最後經過兩個手續費  你剩下 US$93.89

    大概有US$6.1的手續費




 這個手續費會隨著你的交易金額越高 而越高

我大概算過了,

如果交易金額在US$500以下, 則可以試用於paypal

超過US$500 , 選擇銀行匯款會比較省


但是paypal 講的是即時性,

買東西就是那一股衝動,

你叫老外去銀行匯款,那個熱情就減低,理性會增加

也許經過考慮後,就不想買了..

paypal的即時性  和 手續費之間的衡量 也不能算得這麼清楚


曾經有外國人買我的貨款US$5000  ,

我也是給他用 Payapl  ,

 因為即時性高 ,不會有不確定因素....



剛剛講到的

PayPal  的優點是 適用於小額交易 和即時性

 PayPal  的缺點 還是有的

 PayPal  會有所謂的凍結款項的機制

如果你遇到缺德的買家,他收到貨物後,認為你的貨物跟當初描述不一樣

他可以去paypal  去申訴,

申訴期間,的的款項是被凍結住

申訴就是說,你們買賣雙方自己去協調,到底要不要退貨 還是協調出一條大家可以接受的

如果買賣雙方協調不成,paypal 會介入


以我交易的經驗,paypal 會站在買家

所以,盡量不要到paypal 介入...



方案3. 中國第三方支付 支付寶

你的交易對象如果是中國內地的人 ,建議採用支付寶

他們不是很習慣銀行匯款,

但是支付寶卻非常的流行




中國喜歡搞自己一套玩意

支付寶就是阿里巴巴 弄的一個玩意

玩法就跟paypal 差不多


只是,中國是外匯管制國家

你的款項進入支付寶,支付寶只能夠和中國內地的銀行結合


意思是說,你的現金是拿不會來.....


拿不會來不見得不能花用

一般中國的提款卡都有銀聯卡刷卡機制

你就可以拿著銀聯卡在台灣到處刷卡 ,享受當當陸客的心情






金流走的原理大致上跟paypal 差不多

只有 銀行連結是 中國內地的銀行


①的手續費 是零元   (支付寶的錢 轉到銀行)

②的手續費是 零元  (銀行提領)


整個交易 手續費都是沒有的.......




你的錢進入到中國內地的銀行,你就要飛到對岸才可以領回來

 通常,我把中國內地的銀行當作一個定存

因為那裡的利率很高 一年期 3.3%



 另外,辦理支付寶 和中國當地銀行帳戶 都要有當地的手機門號


你必須親自到大陸去辦理銀行帳號,這時候也需要手機門號 + 台胞證

中國銀行帳戶是有帳戶管理費

建議你可以存 RMB15000   (大概這個數字,詳細數字記不得)

才不會有銀行帳戶管理費


當你有了銀行帳戶後,在網路申請支付寶,仍然需要手機門號











FEBON 免驅擷取卡的創業介紹

創業歷程:
我是清華大學科技管理所第二屆財務工程組的畢業生
2011年五月正式全職出來創業

因為之前在園區ic設計公司當影像攝影機相關的marketing,
業界的同行,上下游都非常的熟悉

話說那時候還在上班時候,我有企劃一顆ic

ic設計公司通常想要衝量
也會設計許多的參考線路,
因為那顆ic的特性,
可以做出一款免驅程式的參考電路
 ic設計公司通常會拿著參考電路,到處去灑 亂灑

但是那時候的系統廠商都不買單
因為如果走免驅動程式的話,
會傷害到目前的商業利益
所以,這個免驅動程式的參考線路,沒有人買單


我那時候的前東家剛好有換了經營團隊
我對於那個新來的經營團對非常不苟同
於是乎,我就離職出來創業.....


那個沒有被市場買單的 "免驅動程式參考線路”
我就拿來用...

於是乎,我的第一個產品
usb2.0 FEBON100 UVC CVBS  影像擷取卡誕生了...
在當時候,很少有擷取卡可以相容於蘋果電腦mac osx
我的產品,可以跨平台到windows xp, win7, win8…MAC osx  , LINUX



 為啥可以不用灌驅動程式,就能用??

這個原理很簡單
我們一般在市面上買的usb 攝影機 如羅技等等
他們都是免驅動程式

為何呢?
因為這些usb webcam都符合標準的uvc
標準的uvc 都內建在windows, mac , linux ubuntu 裡面....

那時候,
我在想...為何不能將影像擷取裝置 的輸出格式,轉成uvc

如果能轉成uvc的話....
電腦就會以為影像擷取裝置是usb webcam…

那自然也就免驅動程式........

這個創意是將消費性影像產業的idea 帶到擷取卡的世界中...



產品特性:

我的產品不用灌驅動程式,
 而且還可以跨平台windows, mac , linux ubuntu 的影像擷取卡

1. USB2.0免驅動程式 FEBON100 UVC av 擷取卡








國中照片

好像是國三照片

猜猜看 你有沒有入鏡??





以前的自拍

很醜...

真的很好奇,後面的那個女生是誰?




[廣告]1080P@60 LVDS output 20x ZOOM Camera Module ( 100% 相容 SONY FCB-EH6300)


這台編號是 FEBON6300,百分之百相容於 SONY  FCB-EH6300,
如果有研發SONY ECB-EH6300 於Speed dome、Document camera 等產品上,
而且機構大小 螺絲孔位 及LVDS 輸出位置 都一樣!!真的直接換上就好啦!!
機構都照舊!!!

不一樣的地方 在於 價錢比較便宜,自動對焦速度更好,及輸出可以到達 1080P @60FPS
SONY FCB-EH6300 只能到1080p @30ps

1783



How To Change the Parameter of "HDMI /CVBS/SDI input DTV tx BOX" ( DTMB 8MHZ)


You can add the default Transmitter Channel and parameter on the BOX by windows TOOL


You can save 16 set default channel and parameter on the box.


There are 4 set default channel on the box




Location 4 , you can save 16 set channel by windows tool.

The default value is as bleow








HOW to use  WINDOWS tool to change the Channel parameter?


1. STEP1: install  the  driver.









STEP2: After install the driver, you can add the channel or change parameter by windows.

 There are 2 video clip for your reference.






USB UVC webcam (Document camera , microscope顯微鏡) 直接 1080p HDMI 輸出

長期以來一直在思考,是否可以將 UVC USB webcam 直接 hdmi 輸出

經過幾個月的研發,終於完成一款 Prototype


他可以讓stand alone 讓 usb webcam 直接輸出成 HDMI




如果這樣可行,我認為有兩個產品可以應用

1. 顯微鏡

   目前的顯微鏡有所謂的 TV-OUT , 但解析度也只有 480i

   我這個東西可以直接 1080P 的 HDMI  格式輸出,直接連接電視







2. USB 實物攝影機 實物投影機  直接HDMI 輸出

    目前市面已經做出USB 實物攝影機, 用極低的價錢來侵蝕 原本圓展等專業廠商的教學用
    實物攝影機.

    愛比科技P2V 那零售價是 NT$1800, 但只有 USB 輸出

    但是圓展那種專業的實物攝影機,雖然可以直接連投影機, 但是一台的零售價都要在 NT$20000


    如果愛比那隻 P2V document camera 直接連接我的設備,就可以直接輸出至投影機或是電視



Taiwan Computex TAIPEI 2012 Report about Video and surveillance application

Many new technical 3C products are announced during Taiwan Computex Taipei 2012.

I am  ONLY focus on  Video or surveillance application.


1. RCA (CVBS) input  USB  Grabber Card.

  a. 4CH CVBS input usb grabber card.

   It is very similar to surveillance 4CH stand alone DVR.

   The idea is that they can use traditional PC to become 4ch DVR.

   But only windows XP, 7 can use!!



在mac air 安裝開機 3作業系統(windows8.1 , MAC OSX, ubuntu ) 三系統


目前我的mac air 已經安裝在bootcamp 安裝windows8.1

但是又想要開機時候,可以選擇執行 ubuntu linux


所以,我就將ubuntu 做成一個開機隨身碟

這個ubuntu 開機隨身碟不是安裝隨身碟,是真真實實的將ubuntu 作業系統放進這個隨身碟內



因此,開機就分兩種狀況


1.插入ubuntu 隨身碟 :

  這時候,系統直接就進去ubuntu.

 不會出現windows 8.1 和mac 的選單



2.不插入ubuntu 隨身碟:

 請一定要按住 "alt option" 的按鈕,  不然會出現錯誤訊息

 請務必要先看影片demo,

如果真的能夠接受這樣的限制條件, 再繼續看下去!!!





台灣安全監控新的傳輸規格ccHDtv (HDCCTV 和 ccHDtv 傻傻分不清楚!! )

記得兩年前 2010年 那時候安全監控展剛展出SDI 攝影機 也就是所謂的HDCCTV

那時候大家大概都不懂什麼叫做HDCCTV....

經過一年兩年的市場推廣, 現在去每一個國內外的安全監控展,大概都有看過HDCCTV

HDCCTV 的當初的立意是不錯的,

號稱能用同軸電纜,來傳送非壓縮的影像, 達到150M

廠商是可以直接將頭端的攝影機跟後端的DVR 升級成 SDI CAMERA 和SDI DVR 就行了...


但是實際的情況是,那個同軸電纜 一定要用特別的, 比較貴的同軸電纜,才能夠達到這樣的效果,

因此,如果換成HDCCTV 那麼中間的佈線仍然是需要更換的.

再者,如果用好的線材, 佈線成本也會提高許多...

如果有四台攝影機,就要佈設四組同軸線攬....


大家在思考的是,是否同軸電纜可以"真正的" 不用更換.....也就是用兩光的同軸電纜也可以用

然後, 是否可以讓多台攝影機 還是用同一條同軸電纜就可以了......



↓今年正式推出的ccHDtv  就是兼具這樣的好處........

前端若干支攝影機 只要透過一條同軸電纜就可以傳送了..

SecuTech Expo 2012 台灣 台北國際安全博覽會安控展 (安全監控展\安控展) 心得


SecuTech Expo 2013 台灣 台北國際安全博覽會安控展 (安全監控展\安控展) 心得

已經完成,煩請按下面的連結

  http://febon.blogspot.com/2013/04/secutech-expo-2013.html







SecuTech Expo 2012 台灣 台北國際安全博覽會安控展 (安全監控展\安控展) 心得

展出時間為 2012/4/18  至 4/20


如果文章不錯的話,煩請您滑鼠 幫忙點點文章上方的 google 廣告!!




我這次看展主要是看下面幾個主題

1.IC零組件類

2.SDI 相關產品

3.除了IP CAM 及SDI 方式之外,其他傳輸方式

4.居家監控

5. 工業檢測

6.後記


---------------------------------------------------------------------------------------------------------------------------



1. IC 零組件

今年參展的本土 ic 公司 明顯減少,

有興趣可以去比對去年他們參展宣稱的產品和今年做比較..

就知道哪些公司已經轉型成食品公司,專賣餅乾

SecuTech Expo 2011台北國際安全博覽會安控展 (安全監控展) 觀看心得 update



大概ic 方面有以下幾個主題

a.960H video decoder

R公司已經出來的8ch 的960h video decoder,
可以向下相容27MHZ  及 960h 的 36MHZ

還有工規....
ic-960-8

2012台北國際車用電子展覽會(車用電子展) 暨汽車零配件展 看展心得

台北國際車用電子展覽會(車用電子展) 暨汽車零配件展主要有兩大主題

2012 TAIPEI AMPA 和 2012 AutoTronics Taipei


一個是汽車零配件 另一個是 車用電子

我主要是看車用電子的攝影機方面,所以一下子就看完了



在類比車用攝影機中,大概強調的是 寬動態,及有沒有防水等功能..

把安全監控那一套放到車用攝影機

只是,車用攝影機現在幾乎都是採用CMOS 的方案,這點跟安全監控不太一樣..



將百萬畫素CMOS sensor 轉成 960h CVBS 輸出的可能性

如果我們單就解析度這件事情討論,類比攝影機這幾年來深深的被數位監控 及SDI 攝影機給于很大的 挑戰

因此sony 為了要延續類比攝影機的搞頭,強力的推銷 Effio 系列。effio 其中有一件事情就是解析度是  960h。

換成數位的說法是 960x480(NTSC)

增加了那一點點的解析度,卡在中間 要上不上要下不下的.雖然就算是出來的cvbs 仍然無法成功的被後面的DVR 解出來,

要成功的看到960h 是需要有DVR video decoder 的配合..不然一切的都是喊爽的



目前的DVR 根本就解不出來,所以SONY 的promotion material 一直找尋video decoder 的合作夥伴

Video time latency




Test on LINUX:  0.2 sec




Test on Windows 8.1 : 0.3 sec



Test on MAC OSX + AP "ZOOM"


How to change firmware of " HDMI /CVBS/SDI INPUT DTV TX BOX"


Install driver

There are two steps.

STEP1:  install the driver of  " change parameter "  first.




STEP2:  install the driver of  " change firmware " for second step










After install two driver, you can change the firmware of  " HDMI /CVBS/SDI INPUT  DTV TX BOX"



How To Change the Parameter of "HDMI /CVBS/SDI input DTV tx BOX" ( DVB-T 6MHZ/ ATSC 6MHZ)


You can add the default Transmitter Channel and parameter on the BOX by windows TOOL


You can save 16 set default channel and parameter on the box.


There are 4 set default channel on the box




Location 4 , you can save 16 set channel by windows tool.

The default value is as bleow







HOW to use  WINDOWS tool to change the Channel parameter?


1. STEP1: install  the  driver.









STEP2: After install the driver, you can add the channel or change parameter by windows.

 There are 2 video clip for your reference.






[廣告]複合式 WIFI wireless VIDEO SERVER








將UVC CVBS Grabber card 連接至 WIFI 無線分享 伺服器  就變成  1CH wireless  WIFI Video Server

專業的監控設備在意的是Security , 但相對的安裝就不容易..通常需要有系統整合廠商到府安裝

我做的產品有別於專業的的監控設備,我在意的是安裝容易度,
目的是要讓消費者自己也可以安裝...
至於有沒有 "Security "等級,這就見仁見智....

好比說, 專業的"Security "玩家會認為, 攝影機的低照度 寬動態, 壓縮率,Dual stream 等等很重要...
但我的目標市場不是專業的玩家....
我這個玩意是可以讓一般的Webcam 或一般的類比攝影機變成可以"居家監看" 的DIY 產品..
Webcam 當然不會在意低照度 寬動態等監控等級要求。 但好處是,隨手可得,隨手都買得到..
很容易自己DIY

這個WIFI Video Server 除了當 Video Server 之外,還可以個別使用,以下是使用方式介紹

1.  ①UVC CVBS Grabber card + ②WIFI 無線分享伺服器  = 1CH WIFI Video Server (無線影音伺服器)
2. ①UVC  CVBS Grabber card 單獨使用
3. ②WIFI  無線分享伺服器 + Webcam  = WIFI IP Camera  / Baby Monitor


USB DVB-T / ATSC /DTMB TX dongle comparison Table

1. USB DVB-T / ATSC /DTMB  TX dongle  comparison Table

Linux SDK version DVB-T TX Dongle





video demo:


http://febon.blogspot.com/2013/10/linux-windows-version-user-manual-for.html



Low cost version DVB-T /ATSC /DTMB  TX dongle










video demo

http://febon.blogspot.com/2013/10/windows-version-user-manual-for-usb.html


Price US$179 US$120

advantage 1.Provide LINUX /WINDOWS SDK

2.High power (about 40m)


3.you can choice many parameter of Modulator

4. you can develop your own ap for windows and Linux

5. DVB-T bandwidth

    3Mhz ~8Mhz
1. Cheap

2.Support ATSC / DVB-T  /DTMB modulator


3. windows AP is very very easy to use


  For example
  any video file can be broadcast into DVB-T channel.
 Just click one icon!!
disadvantage 1. expensive

2. windows AP is NOT friendly


  for example:


  if you want to let windows video file to broadcast into DVB-T channel, you must transfer your video file into TS video .
1.low RF power (about 30m)

2.No LINUX / windows SDK.


3.Do not open many parameter of Modulator.

4. Only for WINDOWS

5.DVB-T bandwidth is just 6Mhz
 package

1. USB dongle of DVB-T modulator
2. antenna
3.  WINDOWS AP of video trasformation ( transfer video to TS file)
4.  AP of "pc to tv " and "ts player"
5. SDK   (software design kit) of  WINDOWS and Linux







1. USB dongle of DVB-T/ ATSC
2. windows AP /driver

   2.1 pc to tv

   2.2 video file to tv (any video file)










2. The application of  Wireless HDMI input  DVB-T  TX transmitter modulator (generator)



Linux SDK version DVB-T TX Dongle


Low cost  DVB-T /ATSC /DTMB TX dongle
PRICE
US$279

US$219
PACKAGE
1.Linux SDK vesion DVB-T TX Dongle

2.FEBON168 UVC USB hdmi capture card

1.Low cost DVB-T /ATSC /DTMB TX dongle

2.FEBON168 UVC USB hdmi capture card





3. How to add the output RF UHF power?

  http://febon.blogspot.com/2014/05/usb-dvb-t-tx-modulator-transmitter.html


a. To add the PA ( Power amplifier)




b. The distance between Power amplifier and antenna must be more than 3 meter.




c.  the placed away from the walls and railings.

    The best location of  antenna is open void (wide spacious)
   ( in my video demo, it is not 100% spacious and empty-void.)

  in my test environment, it  is not good





[廣告]硬體工程師有福了!! 可以在IPAD/IPHONE 顯示的WIFI wireless 電子顯微鏡

Wireless Microscope~~~~

公司裡面的硬體工程師是最辛苦的...

版子越做越小,IC 的腳位也越來越小...

硬體工程師的眼力也要越來越好....

長期觀看硬體版子線路,可能眼睛會拖窗....


本人目前已經完成一款 複合式的 WIFI 電子顯微鏡,

可以透過智慧手機 或平版電腦 來監看硬體線路圖.....

在無線網路室內 50公尺範圍內,至少可以同時提供 50人同時監看,



↓IPAD 直接透過內鍵的瀏覽器 SAFARI 就可以直接觀看...
透過 WIFI 的 SSID 主動丟IP, 可 同時讓 PC 及  IPAD  至少50人同時觀看





主動式WIFI 無線 ip camera (baby monitor) 同時監看又可以上網

只要你將有線IP CAMERA 是RJ45網路線連接,

只要幾秒鐘,我就可以將你的有線IP CAMERA 變成智慧型 Baby monitor 或是智慧型 wifi ip camera

現在給iPHONE  iPAD 觀看的baby monitor 就是在監控的時候,就無法上網,

因為他的wifi 已經被佔據住了。

目前這個模組改良這個缺點,可以邊上網邊監看 !



↓我的智慧型WIFI  長的如下:

    大小只有  25mm x35mm  全世界最小!!!




將IP CAMERA的影像透過skype 傳送出去的方法

研發IP camera 以來,常常被客戶端問到,如何將影像傳送至網際網路..

這個問題看似簡單,但卻是IP camera 長期以來的痛處,

因為這牽扯到網路設定, 並非每一個 end user 都能夠輕易的克服,

我的意思是說,並非每一個人都知道何謂是 site survey  、 Port forwarding...

況且 家裡如果有兩層以上的Router 我想大部分的IP CAMERA 應該都會掛.....

↓這張圖顯示的網路設定 應該大部分都會掛!


來源:http://pinosu.blogspot.com/2011/02/pt-541r-ip-cam.html
