本人這次看展比較偏向於攝影機零組件及其周遭相關的方案,看展內容大致分成下列主題
關鍵零件類:
1.影像介面轉換
2.ISP
3.魚眼修正ic
4.Video decoder
5. Sensor
6. CODEC
模組類
1.HD-SDI Camera Module
2. IP Camera 解決方案
系統方面
1.ip over coaxial
2. SDI camera 和 Mega Pixel IP camera 比賽
3. 16CH SDI DVR
--------------------------------------------------------------------------------------------------------------------------------------
關鍵零件類
1.影像介面轉換
今年的安全監控展看到如雨後春筍般的HD-SDI camera,
BT-1120的影像介面轉換ic,除了去年的韓國MXXX 之外,台灣廠商如VXXX、TXXX亦都有解決方案

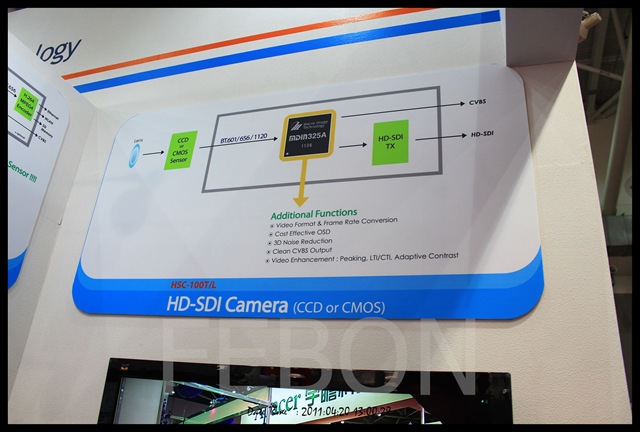

↓韓國 MXXX這顆可厲害,可以輸出CVBS及BT-1120
![macro-2 macro-2](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLSgseGcYI/AAAAAAAAAcU/rLPlBEodEaM/macro-2_thumb%5B2%5D.jpg?imgmax=800)
![macro-1 macro-1](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLSpIg87jI/AAAAAAAAAcc/NDMiBvHHmvc/macro-1_thumb%5B2%5D.jpg?imgmax=800)

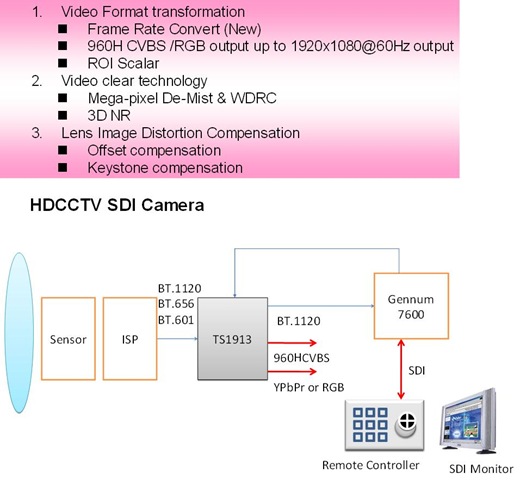

↓台灣廠商 TXXX,
TS1913其實他們這顆比Mxxx更厲害,厲害的是在於他有must to have 的介面轉換,另外還加上nice to have ,適合HD影像所需要的video enhace 演算法 如魚眼修正(廣角影像扭曲校正)、除霧及3D NR 等功能
MXXX只能到 HD-SDI, 這顆可以到 3G-SDI……
TS1913這顆是小弟企畫的..哈哈….但我已經離開了..希望他們這顆能夠大賣!
![TSSI-8 TSSI-8](http://lh5.ggpht.com/_g6KcH-lOpk8/TbLSt2QzLlI/AAAAAAAAAck/ZpvoAXs6Hco/TSSI-8_thumb%5B2%5D.jpg?imgmax=800)

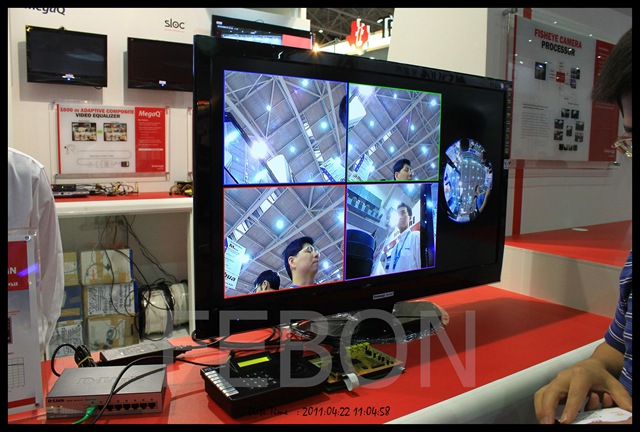

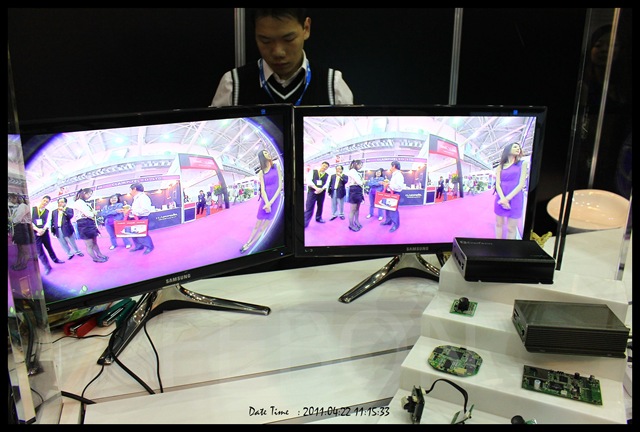

↓現場的魚眼修正LIVE DEMO..如果鏡頭能用好一點能更漂亮…
![tssi-2 tssi-2](http://lh5.ggpht.com/_g6KcH-lOpk8/TbLS1yvvoKI/AAAAAAAAAcs/KpW1J29qa9Q/tssi-2_thumb%5B2%5D.jpg?imgmax=800)

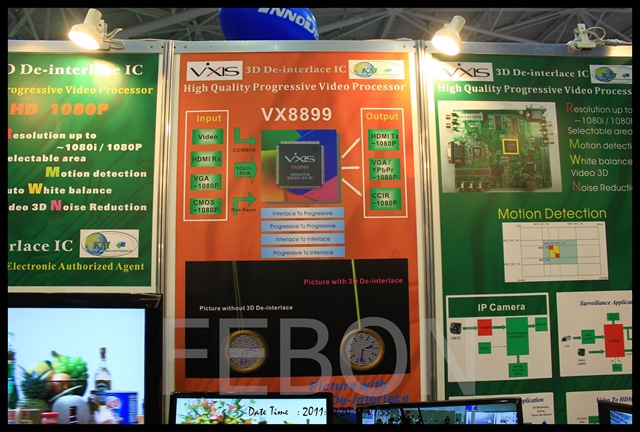

↓沈寂好久的台灣VXXX,今年也有新產品,介面上面多了一個CMOS raw sensor interface.但他可以接哪些sensor這次會場並沒有講…介面上還缺了CVBS。
如果 raw sensor 那塊接的好話,這顆應該還不錯….
我覺得好怪,加入de-interlace的目的是為了???
![vixis-1 vixis-1](http://lh6.ggpht.com/_g6KcH-lOpk8/TbLUDoMpizI/AAAAAAAAAc0/P1HkkTByXKk/vixis-1_thumb%5B2%5D.jpg?imgmax=800)

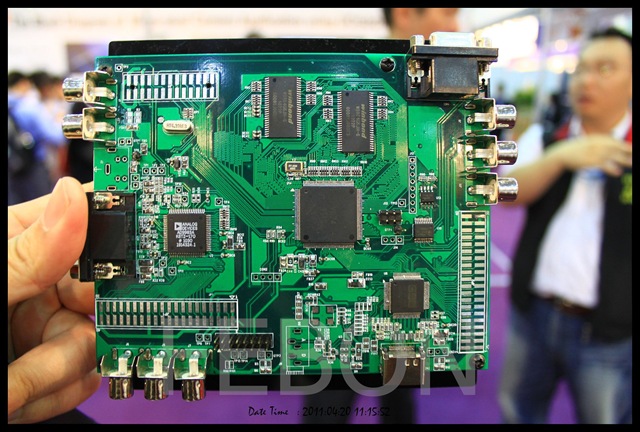

↓已經有real chip了…
![vixis-4 vixis-4](http://lh6.ggpht.com/_g6KcH-lOpk8/TbLUS5CkAmI/AAAAAAAAAdA/AlDfoxt6TXY/vixis-4_thumb%5B2%5D.jpg?imgmax=800)
↓台灣廠商 信x。這家是安控ic廠商的新進朋友….開了一顆progrssive VGA input然後轉成CVBS的video encoder 可以做DWDRC 數位寬動態補償..
介面上缺了百萬畫素 soc sensor interface…感覺就是跟一些舊產品如chrontel7028、 VImicro 702 703 等產品對打。如果他價錢很殺的話,應該還是有機會……
![信驊-3 信驊-3](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLUYaNDCII/AAAAAAAAAdI/n7Kx8AY1oXg/%C3%A1J-3_thumb%5B2%5D.jpg?imgmax=800)
2.ISP
這次的ISP 都是韓國的天下,包含Uxxx及Nxxx。Uxxx在年初推出1500,不知道為啥無法到2M@30FPS但這次參展的1700可以到 2M@30FPS,預計 Q2 Q3可以出來..
Nxxx這顆除了ISP外,還多了960H 的CVBS 及除霧功能….我想他們的台灣代理商應該給了韓國人很多意見吧…..
另外,以FPGA模式 結合ISP 及 SDI 的ip 的方案,Xilinx 也有推出彈性的FPGA的方案.

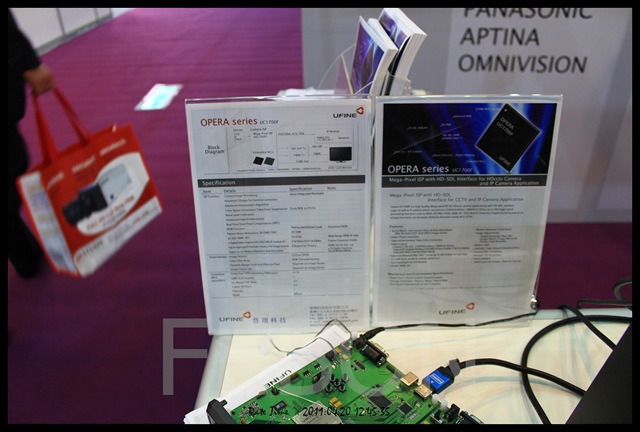

↓UXXX UC1700F 目前仍是用FPGA DEMO
![ufine-1 ufine-1](http://lh5.ggpht.com/_g6KcH-lOpk8/TbLUfsNAhYI/AAAAAAAAAdQ/8TFObkCcxyI/ufine-1_thumb%5B2%5D.jpg?imgmax=800)
↓Nxxx , NVP2400 真的很驚豔….不是那個妹妹很驚豔…
他的Samsung panel 真的很漂亮,我剛開始以為那是一幅畫,

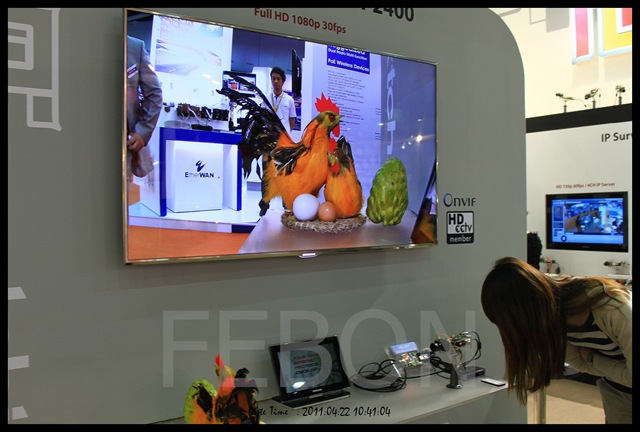

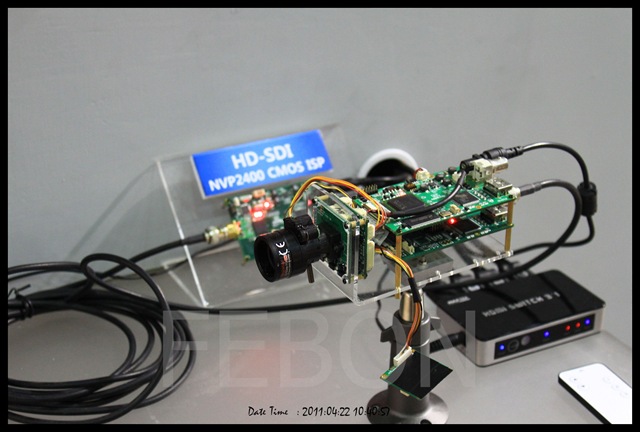

現場展示採用NVP2400做出的HD-SDI 攝影機的LIVE DEMO
![nextchip-3 nextchip-3](http://lh5.ggpht.com/_g6KcH-lOpk8/TbLUnTVN1gI/AAAAAAAAAdc/TQSTJGFD5G4/nextchip-3_thumb%5B8%5D.jpg?imgmax=800)
![nextchp-2 nextchp-2](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLUuBWYlbI/AAAAAAAAAdo/yU3D4o7rsEc/nextchp-2_thumb%5B2%5D.jpg?imgmax=800)
↓NVP2400 除了支援2M 30fps 的 raw sensor 之外,他還有除霧功能…
他的除霧算是global de-fog.. 如果參數開的太強,原本比較暗階的地方都會變成死黑。
大家可以看看螢幕上第二位公仔的小腿….
![nextchip-5 nextchip-5](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLU0MJ8kQI/AAAAAAAAAd0/ZEW7P6gEwz4/nextchip-5_thumb%5B1%5D.jpg?imgmax=800)
![nextchip-6 nextchip-6](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLU7Sz47HI/AAAAAAAAAeA/pXU1ZEg-NVI/nextchip-6_thumb%5B1%5D.jpg?imgmax=800)
![nextchip-7 nextchip-7](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLVDlI-AJI/AAAAAAAAAeM/I_qnfQQQ-LE/nextchip-7_thumb%5B1%5D.jpg?imgmax=800)

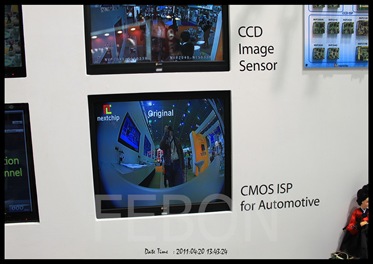

↓NVP2600.. 這顆是raw sensor input 的isp ,裡面有魚眼修正 (LDC)及動態車輔線…好家在,他沒有ROI (digital zny zoom) 不然又會打死一些廠商…
![nextchp-17 nextchp-17](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLVGY8YvWI/AAAAAAAAAeU/Vi-5ZKYZ5To/nextchp-17_thumb%5B6%5D.jpg?imgmax=800)
![nextchip-22 nextchip-22](http://lh6.ggpht.com/_g6KcH-lOpk8/TbLVKAXbBOI/AAAAAAAAAec/yDQxPoTAWK8/nextchip-22_thumb%5B3%5D.jpg?imgmax=800)

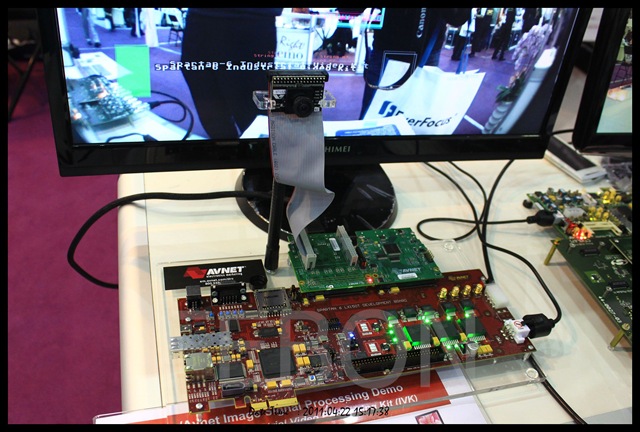

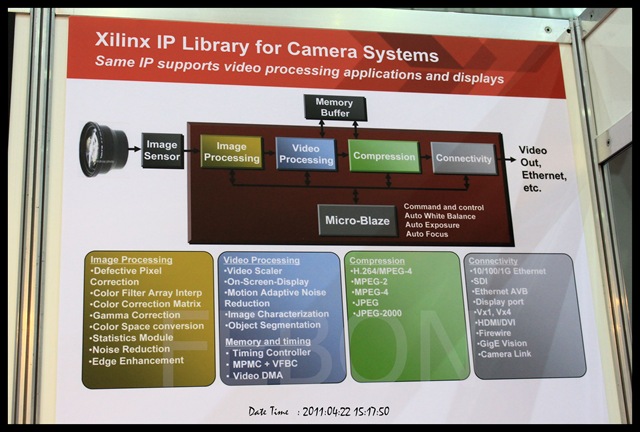

↓Xilinx 的isp+ SDI方案
![xilinx-3 xilinx-3](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLVQ-XCelI/AAAAAAAAAeo/Hg4cxLULP54/xilinx-3_thumb%5B2%5D.jpg?imgmax=800)
![xilinx-4 xilinx-4](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLVX9D5D3I/AAAAAAAAAe0/nuvcWueRxdU/xilinx-4_thumb%5B2%5D.jpg?imgmax=800)
![xilinx-5 xilinx-5](http://lh5.ggpht.com/_g6KcH-lOpk8/TbLVdwofivI/AAAAAAAAAfA/LqNT5XuRK14/xilinx-5_thumb%5B5%5D.jpg?imgmax=800)
3.魚眼修正
監控展上看到兩家用ASIC實現。 TXXX 及AXXXX
TXXX有包 isp 其影像解析度至高可到 5M 15fps. AXXX沒有包 isp,僅能吃YUV 訊號,解析度可以到2M 15fps
↓TXXX的demo kit 真的還有模有樣的…光是看那顆鏡頭就知道不便宜,知道他們對於demo kit 的用心。
個人認為,出來參展鏡頭就給他用最好的有那麼難嗎?若用爛的魚眼鏡頭demo, 客人一定會問為啥影像會模糊,邊緣會模糊邊緣還有紫邊甚至色偏等等。懂的人一定知道這是鏡頭很兩光的問題,但一般人不會清楚這點...
TXXX的 demo kit 真的很不錯…旁邊還弄一台PTZ的控制器,好像是真的speed dome..但個人認為這塊市場仍是niche Market。ic公司應該賺的錢不會比模組高…
![techwell-15 techwell-15](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLVgCqBkbI/AAAAAAAAAfI/3d0QmVNEif4/techwell-15_thumb%5B1%5D.jpg?imgmax=800)
![techwell-10 techwell-10](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLVkcdUP5I/AAAAAAAAAfQ/Taao1kgvCGY/techwell-10_thumb%5B1%5D.jpg?imgmax=800)
![techwell-11 techwell-11](http://lh6.ggpht.com/_g6KcH-lOpk8/TbLVpsJx-kI/AAAAAAAAAfY/qJXTgclC2bk/techwell-11_thumb%5B1%5D.jpg?imgmax=800)
![techwell-12 techwell-12](http://lh5.ggpht.com/_g6KcH-lOpk8/TbLVuThBlLI/AAAAAAAAAfk/V1sQDNmphGY/techwell-12_thumb%5B2%5D.jpg?imgmax=800)

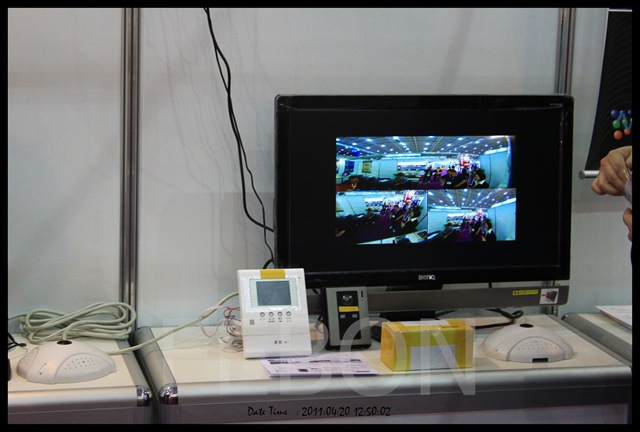

↓AXXX 的優勢應該是全心全力去打這塊市場,在業界算是魚眼修正的達人,因為他們是全新全力去打這塊市場,所以預期後勤技術支援是比 TXXX好
![avisonic-1 avisonic-1](http://lh6.ggpht.com/_g6KcH-lOpk8/TbLVw_zEX6I/AAAAAAAAAfs/eYETL5hiK2Q/avisonic-1_thumb%5B2%5D.jpg?imgmax=800)
4.Video Decoder
台灣廠商 MXXX及 Rxxx 都有展示其 4ch video decoder…除了市場上的老大哥 TXXX可以選擇外,給點台灣人一點機會吧…..

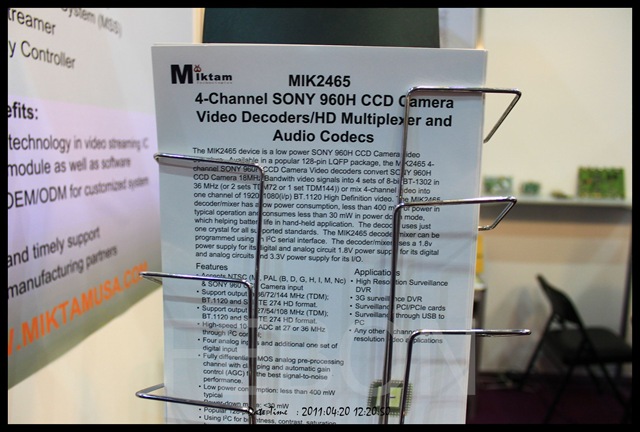

↓Mxxx 對外宣稱今年會有4CH 960H video decoder.
![miktam-1 miktam-1](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLV2xaBcjI/AAAAAAAAAf4/Ze-5ey4texA/miktam-1_thumb%5B2%5D.jpg?imgmax=800)
5.Sensor
oxxx及Pxxxx展示類比sensor 及百萬的sensor…..

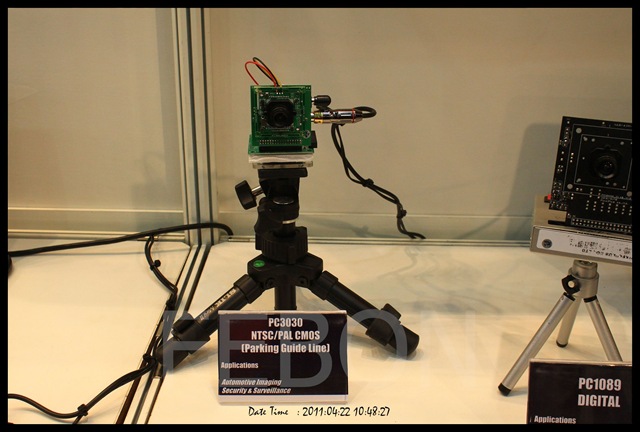

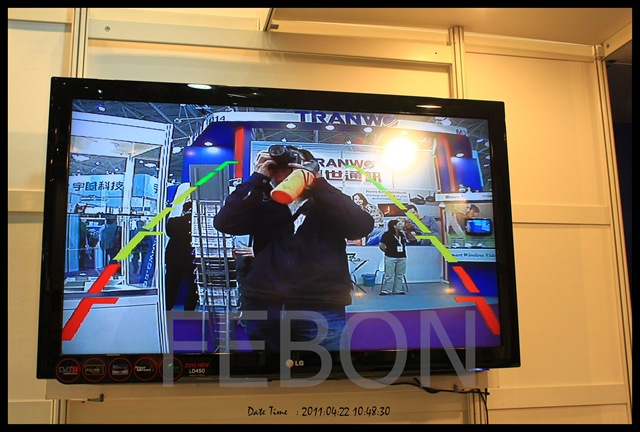

↓Pxxxx 可以畫出靜態車輔線的encoder。在會場上拿著一個水壺及單眼相機晃來晃去的就是我.....
![pixelplus-1 pixelplus-1](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLV9ZxA60I/AAAAAAAAAgE/5cHnNCl8zd8/pixelplus-1_thumb%5B2%5D.jpg?imgmax=800)
![pixelplus-2 pixelplus-2](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLWBYk810I/AAAAAAAAAgQ/-mCMscW0EcA/pixelplus-2_thumb%5B3%5D.jpg?imgmax=800)
6.CODEC
兩家廠商在參展 GXXXX 及 PXXX (好像打錯了,他變成大陸公司後還不知道叫啥名字)….
但我比較好奇的是 sensor大廠Oxxx竟然也有開 2.4G 無線影音傳輸的H.264 SOC,聽說價錢很有優勢….這也太殺了吧?
今年下半年許多pc cam bridge廠商將會開出H.264內含的bridge..可以透過UVC給後端的router...如果這種方案可行,也許會造成IP CAM的革命......有機會再介紹這種方案...
↓GXXXX 是codec 的老大哥,面對Tx 及對岸的Hxxx的codec, 這次展會上展出GM8126。
↓GM8126支援的sensor 上面那排基本款項的sensor是免費支援,下面那些屌的 sensor需要付開發費…
![grain-3 grain-3](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLWXgw79XI/AAAAAAAAAg0/n3j7oH1pvPI/grain-3_thumb%5B2%5D.jpg?imgmax=800)
模組類
1.HD-SDI Camera Module
會場上看到一家OXXX 他的攤位好不明顯,經過的人也可能不會特別注意, 但這家的SDI CAMERA 可是大有學問.
這家公司他是為了要賣 2M raw sensor+ isp (日本富士)的 sensor 模組,才去做SDI camera 的demo.
他的SDI camera 可以目前會場上少數可以只一條同軸電纜傳輸影像及畫面
但是他們是賣 2M raw sensor (OV2715) + isp (日本富士)的 sensor 模組,其介面是 bt.1120 YUV 輸出
2. IP Camera 解決方案

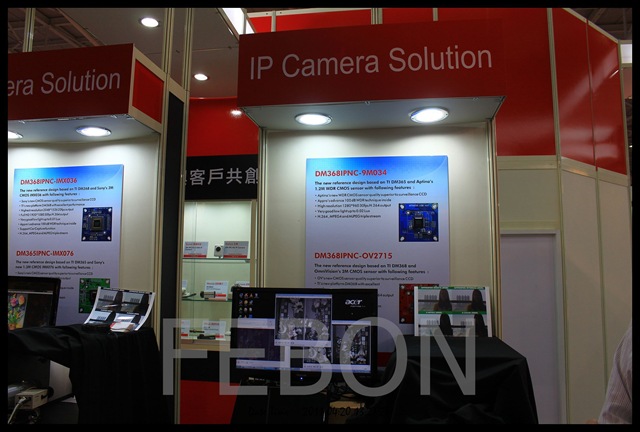

台灣廠商 Axxx 是美商TX 的3-rd party,
目前他打通的Aptina MT9M033 並非HI-SPI ,但寬動態仍可以到12bit
![歐普羅-1 歐普羅-1](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLWy5lxuYI/AAAAAAAAAhw/l_P-ZYUmP68/Pn%C2%85-1_thumb%5B2%5D.jpg?imgmax=800)
系統方面
1.ip over coxial cable

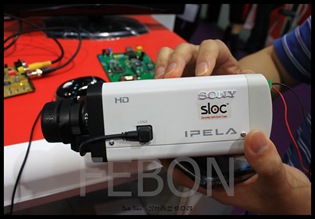

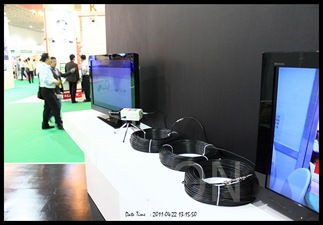

這次sony 有推出IP over coxial cable, 以往ip camera 大多採用RJ45的網路線。如果採用此方案,IP camra 就可以透過coxial cable 傳送.
![techwell-3 techwell-3](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLW3okPjtI/AAAAAAAAAh8/G12XKP2Kh5M/techwell-3_thumb%5B2%5D.jpg?imgmax=800)
![sony-3 sony-3](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLW_tA3otI/AAAAAAAAAiI/b22X10i0MYM/sony-3_thumb%5B2%5D.jpg?imgmax=800)

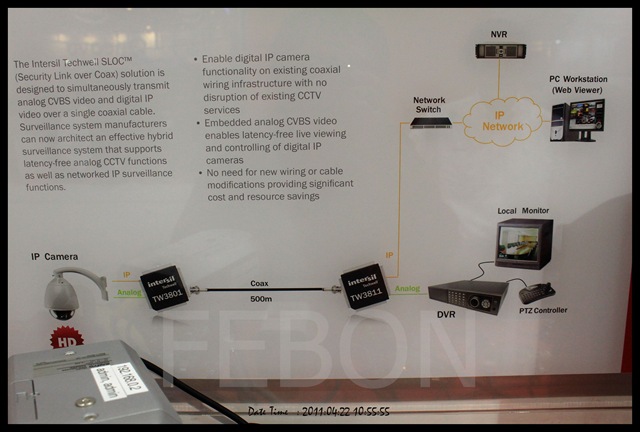

這種方案也需要TX 和RX, 晶片提供廠商是Txxx
![techwell-2 techwell-2](http://lh6.ggpht.com/_g6KcH-lOpk8/TbLXE-IkaAI/AAAAAAAAAiU/fNx70CPtAkc/techwell-2_thumb%5B2%5D.jpg?imgmax=800)
2. SDI camera 和 Mega Pixel IP camera 比賽
這次監控展有舉辦百萬畫素ip camra 及SDI camera的比賽.
Meaga pixel ip camera 由Vivotek 得到第一名

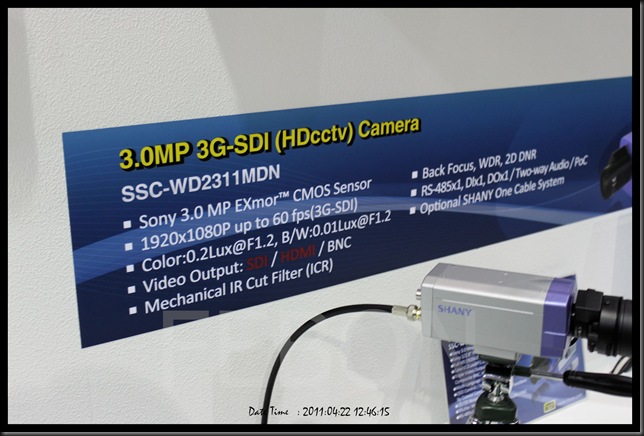

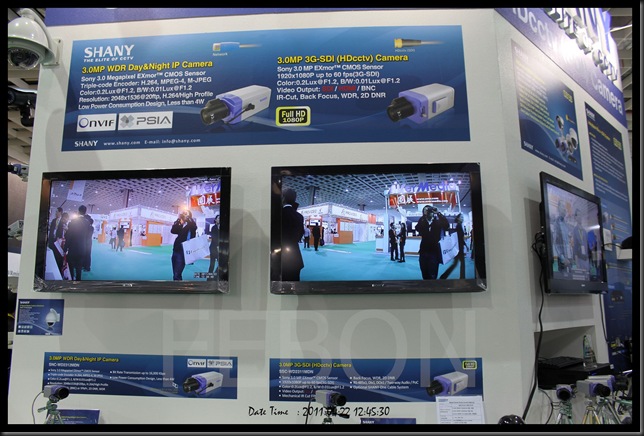

在SDI camera 方面,由禾企電子得到第一名, 3G-SDI camra 1080p 60fps果然真的很犀利
![shany-4 shany-4](http://lh4.ggpht.com/_g6KcH-lOpk8/TbLXJuefFBI/AAAAAAAAAic/tbGPJ6RZAMg/shany-4_thumb%5B1%5D.jpg?imgmax=800)
![shany-3 shany-3](http://lh3.ggpht.com/_g6KcH-lOpk8/TbLb0umS-CI/AAAAAAAAAlk/hGzuKuCZf7g/shany-3_thumb%5B1%5D.jpg?imgmax=800)
3. 16CH SDI DVR
會場上看到一台16 ch SDI DVR…應該是全會場最厲害的吧. 每一路都是 real time。那家廠商說不方便放在網路上,因此無法分享給大家…
以上報告完畢!!
