如何讓外接攝影機連接手機做行動直播

智慧手機有分成安卓手機和iOS手機
兩種手機都可以連外接直播擷取卡讓攝影機進行直播

安卓直播: app camaerafi live

iOS直播: app  medialink live
 使用擷取卡: FEBON iCapture hdmi擷取卡

https://febon.blogspot.com/2018/01/hdmi-capture-card-for-ios-iphone-ipad.html

比如你可以連接GoPro hero 7 , SONY DV等等

這兩種系統又以iPhone直播專用擷取卡的效能最好
所謂的效能指的是下面4件事情

1.直播流暢度:有沒有到每秒30fps
安卓直播會頓頓的

2.直播的bit rate 碼流可否可以調整
很可惜的， 安卓app camerafi live 的bit rate不太高，
直播過程中很容易看到馬賽克

iOS app medialink live的 bit rate可調整 10000~10000kbps

關於剛剛講的那兩點，可以看實際比較的模擬直播畫面比較
眼見為憑


How connect external camera display or live streming to iPhone iPad

  Is it possible to let external camera to the iPhone iPad (iOS)?

external camera can be divided two part

item 1. HDMI CVBS (TV out)

    eg:  SONY camcorder, GoPro hero 5 hero 6.... a

item 2.  external USB uvc webcam camera output

    eg: usb logitech webcam C310 C525 ...

HOW to Turn USB webcam to HDMI (TV out)

How to let USB UVC webcam to become HDMI output and dispaly on TV?

You can use "FEBON uvc webcam to hdmi adapter"

USB UVC webcam camera convert to HDMI and display on TV

   This box  can let uvc usb webcam become hdmi output

"UVC webcam to hdmi" have many detail technical problem to be solve

1. UVC Webcam video stream

   UVC webcam have  YUV  and MJPG  stream

   YUV means no compression . MJPG menas compression stream.

   YUV  video frame rate will be slower than MJPG video frame rate.

   Each YUV and each MJPG also have difference resolution.


   if you catch 640X 480 resolution, the resolution is bad.


   The best uvc stream that be caught  is  MJPG  1280X720.

    The reason is as below

     reason 1: the frame rate can be 30fps

     reason 2 : the video resolution is HD. video performance is better.

          if you caugh 1920x1080 uvc, the frame rate will be reduce.

2. HDMI output is  1920X1080P

    After getting the uvc stream,  it will be convert to 1920x1080p hdmi output.

        We can not fixed the uvc resoution and uvc format and uvc frame rate.

   so, it must have the ability that can let all of kind of uvc resolution  become  1920x1080p  full HD hdmi output.




如何讓GoPro HERO 7 Black 在iPhone iPad實況直播

GoPro hero 7 black內建的app "gopro" 可以讓gopro hero 7 black直接用wifi 連接
透過iPad iPhone做實況直播

除了無線的連線外，還可以使用有線HDMI方式連接:







1.無線連線直播

目前只能做臉書的個人直播，無法做臉書的粉絲團直播

 沒有youtube twitch 直播，必須要透過手動貼上rtmp串流碼才能進行直播

同時使用四支攝影機(GoPro SONY攝影機等)在iPad上做臉書直播

想法大概是這樣：

攝影機:
1.GoPro ( hero 7 hero 6 hero 5 hero 4都可以）
2.SONY action cam 運動攝影機
3. SONY  camcorder  攝影機 pj675
4. iPhone的hdmi輸出

使用SONY AS300運動攝影機做長時間戶外行動實況直播

戶外走動式的實況直播和室內直播不一樣

長時間的戶外直播是走動跑步，需要的設備也需要小一點，
不然扛一台電腦直播，總是很奇怪吧？

剛剛提到了三個重點

1.長時間直播
可用長時間使用的行動電源，要有快充的行動電源

2.走動跑步:
   這時候所選擇的攝影機就要有很好的防手震
   目前的運動攝影機如GoPro hero 雖然說也有防手震，但是他是電子防手震
電子防手震的效果沒有光學防手震的好

選來選去，就找到SONY  AS300　
這款是光學防手震，效果比GoPro hero5好的太多了

防手震好的攝影機不僅影像比較不會讓你頭暈，
 直播的上傳Bit rate會更穩定,不會忽高忽低，
間接會影響到直播的流暢度...

收納１：

收納2:

How to use external camera to stream on instagram live

instgram DO NOT support rtmp and streaming key.

You can not use third party software to be stream  on instagram live

So far,
instagram just support internal mobile phone camera.

its live streaming video is as below

1. aspect ratios of current tablet (phone)


 2. it just can work on tablet / mobile phone / android tv box

   it can not support PC WINDOWS / mac osx


3. when you use android tv box with FEBON HDMI grabber card, the live video ratio is error


4. the view angle is fixed "aspect ratios of current tablet (phone)"




How to use external camcorder to stream on instagram live ?

如何收納及使用攝影機(DSLR 運動攝影機 DV)做行動SNG實況直播

分享一下我的行動直播的心得
如何使用外接攝影機DSLR做行動實況直播

行動直播跟定點直播有一些差異
1.網路連線穩定及速度的差異
->定點直播可以使用固網，行動直播只能用4G

若你的錢夠多話，可以考慮4G聚合路由器

2.設備收納的差異
->定點直播不在意直播設備的體積重量，行動直播在意收納

行動直播需要輕巧好收納

3.設備是否可以邊使用邊充電(電源問題)
->定點直播使用電源供應器，行動直播要考慮是否可以邊使用邊充電

行動直播需要考慮到是不是可以連續使用很久


4.是否容易登錄直播平台
-> 定點直播很容易copy paste金鑰，行動直播需要很容易登入直播

行動直播需要考慮到好不好登錄直播平台進行直播
如果還要copy paste金鑰，那就很麻煩了

5.是否可以調整解析度和bit rate
->定點直播的OBS可以調整,行動直播也是需要考慮這點

一般行動直播都沒有考慮到bit rare

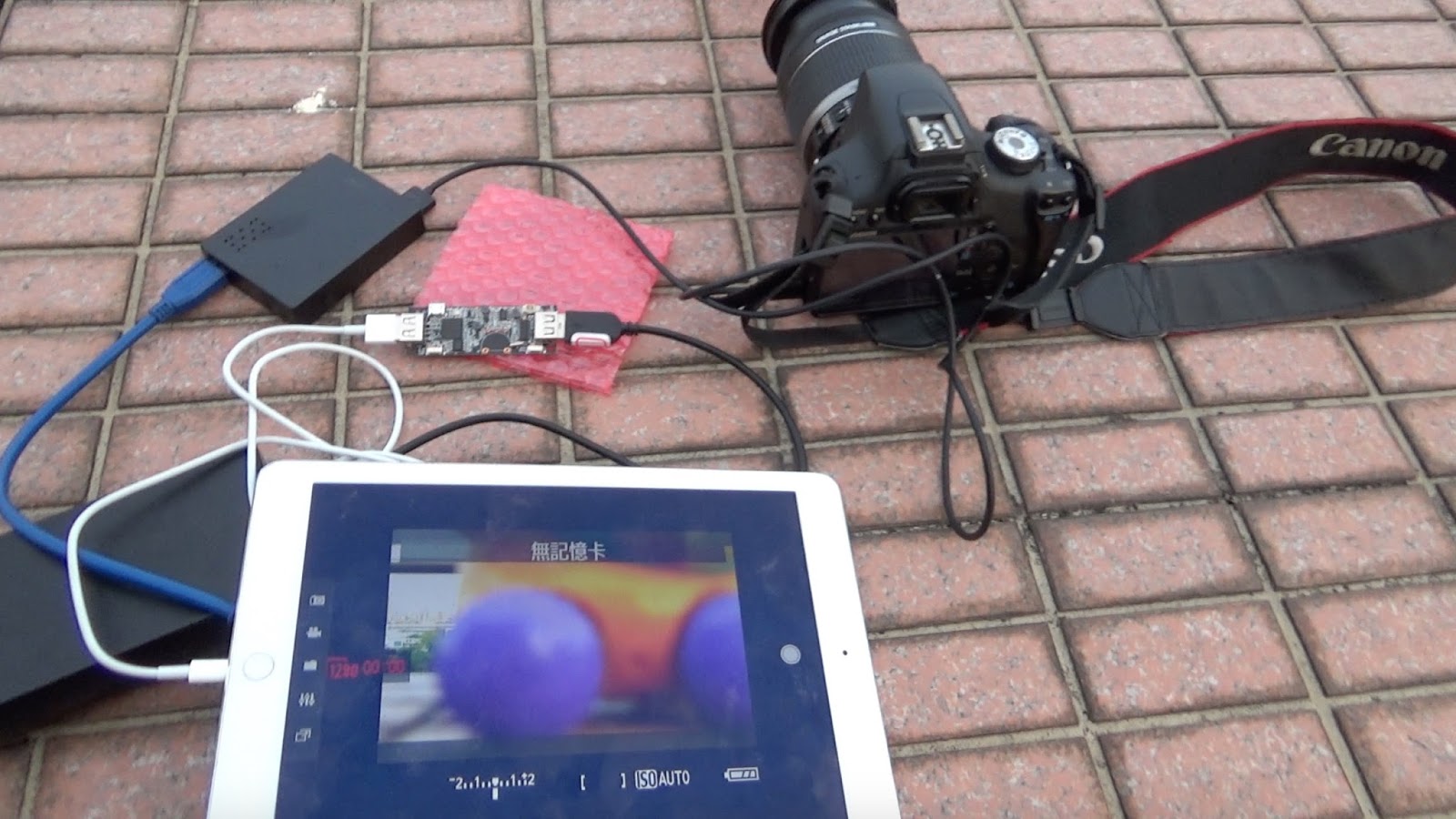

How to turn iPad iPhone as a hdmi monitor for DSLR, GoPro , SONY camcorder (PJ675)

iPad have a big and good LCD
How to let this big LCD as a HDMI TV monitor?

We can let iPad as a TV monitor for DSLR , camcorder and GoPro hero5 sport camera


camera　→　HDMI output → "FEBON BOX " → iOS platform (as a monitor)



You DO NOT need JB (JailBreak)




How to buy? (Price:US$168 from FEBON shop)


https://www.febon.net/products/usb20-febon168-uvc-driver-free-hdmi-capture-card

External video device communicate with iOS app over USB lightning ( peertalk of USBmuxd)

How to let external device communicate with iOS?

eg:  WIFI router, wifi ip camera, lightning flash card and etc.



There are 4 major format that can communicate with iOS

Information (云峰小罗): https://www.jianshu.com/p/08da95add4da

iOS透過USB lightning外接裝置(串流視訊),不用過MFI認證(usbmuxd方式下的peertalk)

目前iPad iPhone等iOS要連接外面的裝置

如 wifi 路由器, wifi ip camera, iOS專用隨身碟, 傳輸線等等

大概連線方式就是如下圖所示

大概分成幾大類

資料來源(云峰小罗): https://www.jianshu.com/p/08da95add4da

使用iPhone當成外接HDMI攝影機給電腦OBS STUDIO直播使用

用iphone內建的照相機，當成外接的攝影機，
由電腦OBS做直播

為何不直接用app facebook直播就好
幹啥多此一舉？

用電腦OBS stduio第三方直播軟體來直播，
可以做出一些附加價值的玩意
比如：
1.插入多支攝影機進行轉場
2.上跑馬燈
3.畫中畫
4.去背
5.上logo

以上的功能,app facebook 是無法達成的，
要用電腦OBS才能達成

要找一個app, 可以呈現乾淨的畫面
（ 不要有對焦畫面不要有案件　不要有快門等等)






使用工具:

1. FEBON180 UVC HDMI 擷取器

2. lightning 轉HDMI轉接器

將電腦連接FEBON180 HDMI擷取器，經由電腦OBS擷取

我希望打開iphone相機app後，可已呈現這樣的畫面

How to let iPad iPhone camera be support clean video ( clean hdmi clean camera ) for OBS Studio

 Almost of iOS camera app DO NOT support clean video

It will show focus icon snap shot icon in the screen

If you want to let iOS be a external camera for OBS Studio use,

it need display the clean video.

After connect lightning to hdmi adpater, your iPad iPhone will become clean hdmi output camera.

camera app that support clean camera app1: medialink live   app2:Shoot - Clean Camera Feed for Mirroring	camera app that DO NOT Support clean camera

After you use clean camera app, your OBS studio will get the clean hdmi source of iOS

How to use apple lightning to USB 3 camera adapter

lightning to USB  adapter can let iOS become host

After connecting with this adapter, your iOS can connect USB device




we will try some usb device

eg:


1.USB to ethernet dongle

2. USB keyboard:





3. USB flash card

4. GoPro / SONY sport camera

   your storage must make the folder " DCIM"

   and...

    your picture and video must be orignal file from camcorder

    ( it can not be edited)

5. USB webcam

6. FEBON iCapture hdmi Grabber card for iOS live streaming use

The test result is as below

USB ethernet dongle-> ok

USB storage -> ok

GoPro / SONY camcorder -> OK

FEBON iCapture hdmi grabber card-> OK

USB  keyboard-> ok

USB Mouse -> NG

USB webcam -> NG

使用iPhone iPad當成攝影機在OBS STUDIO直播

用iOS內建的照相機，當成外接的攝影機，
由電腦OBS做直播

一定會有人問，為何不直接用app facebook直播就好
幹啥多此一舉？

用電腦OBS stduio第三方直播軟體來直播，
可以做出一些附加價值的玩意
比如：
1.插入多支攝影機進行轉場
2.上跑馬燈
3.畫中畫
4.去背
5.上logo












以上的功能,app facebook 是無法達成的，
要用電腦OBS才能達成

要找一個app, 可以呈現乾淨的畫面
（ 不要有對焦畫面不要有案件　不要有快門等等)

用iOS的內建照相機，就是會呈現這些東西，
如下圖：

GoPro Hero 運動攝影機在手機直播

20181003更新:

目前GoPro hero7 black已經可以直接由iOS APP直播，效果不錯

但是僅只有臉書的個人直播，無法做到臉書粉絲直播

以下影片是詳細的GoPro 7 HERO 直播教學和設定







GoPro hero 7 black wifi 直播

1.僅只有臉書個人直播
2.youtube twitch 需要手動輸入RTMP
3.不管任何平台，最高只有 1280x720p 4000kbps , 30fps

GoPro hero 7 black 有線HDMI方式直播

1.僅只有臉書個人直播
2.youtube twitch 需要手動輸入RTMP
3.不管任何平台，最高只有 1280x720p 4000kbps , 30fps

更多關於GoPro hero 7 black的直播說明，請詳細看這個連結

https://febon.blogspot.com/2018/09/gopro-hero-7-black-iphone-ipad.html#more



-
-
-
-




-------------------------------------------------------------------------------------------------------
可以讓你的GoPro hero 5 hero 6 等運動攝影機當成直播的視訊來源，
在臉書 Youtube Twitch等實況直播平台進行直播

這裡討論兩種方法透過手機直播


1.  WIFI 無線連線方式實況直播

這種方法很方便
沒有很多線材纏來纏去

但是，缺點可是蠻多的
1.1 若要邊使用邊充電，仍要纏繞一些線材
1.2 實況直播的影像品質只有480p (640x480),   低的bit rate

 2. 使用有線的HDMI連線，實況直播

透過有線HDMI連線方式，連接相對應的擷取卡

這樣的直播缺點是需要纏繞線材

確有許多好處
1.實況直播穩定度提高，少了無線干擾問題
2.實況解析度最高可以到 1920x1080p 30fps 且bit rate比較高

GoPro hero be live streaming with phone

You can let your GoPro hero 5 hero 6 be as a video source for live streaming use

eg:  live streaming for facebook live,  youtube live and Twitch live


I will introduce two connect method

1.  WIFI  connect

    it is just up to 480p @ low bit rate

 2. Wire connect


   By HDMI wire connect
    it is up to 1080p 30fps  @ high bit rate

iOSを有線USB UVC カメラ接続する方法 (UVCからlightningに変換器 )

USB UVC カメラから有線lightningに変換

<販売>

https://www.febon.net/products/usb-uvc-webcam-to-lightning

Model 1: Metal case



 Model 2: PCBA ONY







ツール：

1.FEBON USB UVC カメラから有線lightningに変換器

2. DC 5V adapter

3.iOS 有線 lightning

4. USB UVC カメラ

   eg: USB マイクロスコープ (顕微鏡)

iPhone / iPad を有線USB UVC ロジクール HDウェブカム C310接続する方法

(UVCカメラ lightning変換)

iPhone / iPad を有線USB顕微鏡接続する方法

( USB顕微鏡lightning変換)

iPadとで有線lightning uvc 有線変換接続して画像確認

写真/撮影機能も搭載！静止画・動画の撮影/保存が可能です！

電腦OBS studio 模擬手機直式豎的直播可去背轉場上跑馬燈logo

臉書直播拍賣產品，大部分的賣家多是用手機內建鏡頭直播，
採取直式豎的直播方式

通常主流的臉書電商拍賣直播會採取直式的一半一半直播
一半畫面呈現直播影像　另一半呈現留言

我們用下面截圖為例，有三件事情可以討論

1.如何直式直播且是一半一半
　（一半是直播影像，一半是留言區)
2.如何上花俏的跑馬燈
3.如何去背轉場

<畫面截圖:韓妮小舖>

以下是實際操作達成這樣直播的影片教學
　

電腦OBS STUDIO連接外接攝影機模擬手機直的豎立的直播

OBS STUDIO用外接SONY 攝影機模擬手機直式直播

有兩種模擬手機直式直播

一種是一半影片螢幕一半留言，直的豎的直播
另一種是手機滿框 ，直的豎的直式直播

1.一半影片螢幕一半留言，直的豎的直式直播



2.手機滿框 ，直的豎的直播



手機的內建鏡頭直播通常是直的豎立的直式直播，
在facebook 顯示，都會是滿框的形式

  使用電腦OBS STUDIO直播，通常是橫的直播方式

現在，我們也可以用電腦的OBS STUDIO臉書直播，也可以在手機呈現滿框




為何要採用電腦OBS studio模擬手機直的直式直播呢？？

可以做跑馬燈，畫中畫，切換場景等等

這些都是用手機內建直播鏡頭所無法達成的!!!!





如何用電腦OBS STUDIO連接外接攝影機模擬手機直的豎立的直播呢？

FEBON iCAPTURE HDMIキャプチャデバイス スマホ＋デジカメでライブ live 生放送配信（iPhone iOS専用）

dd

HOW to Buy:

FEBON iCAPTURE card for iPhone (iOS) use with live streaming and iPad as tv monitor

<台灣購買 >

[金屬殼] FEBON iCAPTURE HDMI 擷取卡 擷取器 擷取盒 iPhone iOS專用接攝影機臉書直播

-

-

 情報案內:



FEBON HDMI iCapture card for iOS ( iPhone / iPad) with live stream use

 <日本語>

FEBON iCAPTURE HDMIキャプチャデバイス スマホ＋デジカメでライブ live 生放送配信（iPhone iOS専用）

<中文>

DV攝影機連接iPhone專用的HDMI擷取器做直播或將iPad當成電視螢幕

[メタルコート] FEBON iCAPTURE HDMIキャプチャデバイススマホ＋デジカメでライブ配信（iPhone iOS専用）

iPhoneのLightningに接続するだけ

ビデオカメラ →FEBON iCAPTURE キャプチャデバイス →iPhone iPad

→ TWITCH Live / facebook Live / Youtube Live 生放送配信

ipad as 2nd external monitor & live streaming for PC / MAC at the same time	iPad as TV monitor	Camcorder be live streaming with mobile phone and how to be packaged in bag
Connect SONY AS300 Action Cam to iPad (iPhone) with live streaming	iPad as Monitor for Raspberry pi by FEBON iCapture hdmi Capture card	How To Turn Your iPad iPhone Into camcorder Screen
GoPro hero 6 be Twitch live streaming with iPhone	How to use GOPRO HERO 7 black be Facebook live streaming and settings with iOS	How to let GoPro hero 5 be live streaming with iOS
How to use SONY camcorder be facebook live stream with iPhone	GoPro with seamless video switcher & be facebook live streaming on iPad	DSLR as external camera for iPhone with facebook live stream

世界初めてiPhoneとできるのHDMIキャプチャデバイス

US$359（税込価格）

四つの特長
1. コンパクト三脚と使うことができる
2. 高品質なライブ配信ができて、bit rateも選べます！
3.動画と音声が同時です
4.ライブ配信中でも充電できる
5.iOSのLightningに接続するだけ




App: MediaLink Live


1.RTMPでライブ配信
2.YOUTUBEのアカウントでライブ live 生放送配信
3.Facebookのアカウントでライブ live 生放送配信






パッケージ内容

1. iPhone iOS専用HDMIキャプチャデバイス
2. Apple Lightning - USBカメラアダプタ
3.入出力USB電源アダプタ ( DC 5V 2.1A  x 2 Port)

iPad as Monitor or live streaming by HDMI to lightning wire connetor

You can let UVC devcie to display on iOS ( iPad iPhone)

UVC device means uvc webcam ,  uvc grabber card and etc


if you connect the UVC HDMI capture card, it can let hdmi source display on iOS


USE Limitation

1. No Audio and no live streaming
2.some iPad /iPhone CAN NOT charge and use at the same time
3. Some iPad /iPhone  will show error message.
   But it still can use

Product compatible
1. iOS9 ~ iOS11
2. iPhone 5 C level up

iOS app: "WIFI image"
1. live show video  ( No Audio)
2.record
3. still picture
4. UVC resolution can be selected

Product component
1. FEBON180 UVC HDMI GRABBER CARD  ( HDMI to UVC webcam like)

2. UVC webam to lightning converter

3. DC 5V power adapter
