輕鬆了解磁場效應感測元件-霍爾效應感測器開關(Hall Effect Sensor Switch)應用在筆記電腦(NB,Net book)

在物理上,可以利用霍爾效應測量磁通量.
簡單的說,磁通過的大小會和輸出的電壓成正比,要測量磁的大小,可透過測量電壓大小而得知
Hall Effect switch sensor, 也是利用此磁和電壓的關係做出一個switch 開關的電子元件
其運作曲線如下:



他就是一個switch的開關,只不過他的路徑有記憶性,稱之為磁滯(Hysteresis).

如果,現在磁通量是慢慢增加,他會沿著藍色的路,直到BOP時,輸出電壓就會降低;
反之,如果磁通量慢慢減少,他會沿著紅色的路徑,直到Br時,輸出電壓才會提高,


如果沒有磁滯的話,BOP=Brp;在一般的元件中,通常都會一段的遲滯差距

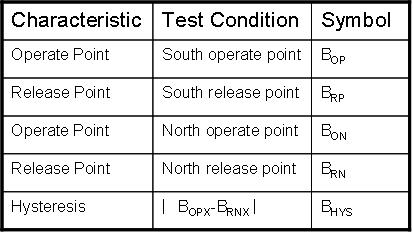

一般來講,他的參數如下:



測量磁的南北極各有operate point 和release point;
磁滯就是operate point 和release point的差距,
一般說來,圖形會是對稱的.

因此,這種ic大概只有三隻腳,
一支是接地
另一根是給他power.
最後一根是輸出電壓.



一般這種ic會運用在類似嘴巴開關一樣的產品上,
比如:筆記電腦

如果在筆記電腦LCD關節地方至入一個Hall Effect Sensor Switch;電腦主機上設置類似一個小磁鐵
當使用者將螢幕關闔的時候,此通量大於Bop,此時就可以告知筆記電腦,現在user是關閉狀態,要進入休眠狀態或讓需要的電腦元件進入selective suspend

比如,DV的LCD;Portable DVD Player;;冰箱 等等 都可以採用此元件.


通常此元件,還要考慮到power 的問題,

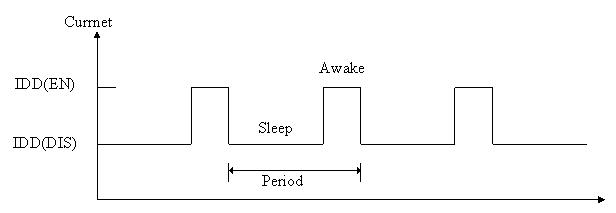

在設計上會有如下的設計



ic大部分時間都會再睡覺(sleep),只有一點點時間會醒(awake)。工作時間少,當然可達到省電目的
另外,如果漏電流低的話,也可以達到省電.
設計者大堆會從這兩方面去著手.

國內外,在做這種ic的公司一大堆,
國外比較有名的是Diodes、Toshiba、松下、AsahiKASE、Allegro、Melexis等等
國內的主要是茂達、飛虹 等

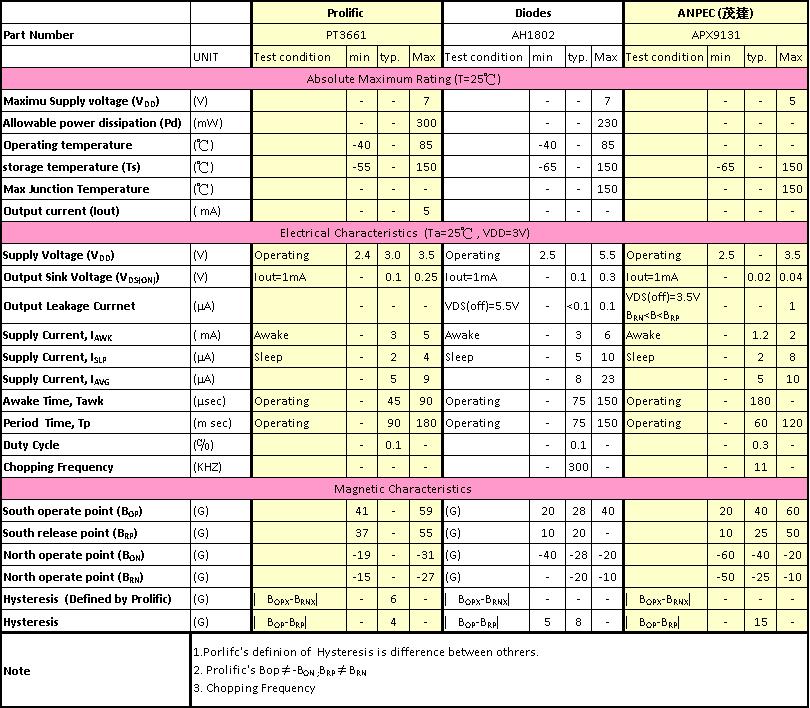

規格其實是大同小異,可以參閱下表



這類ic已經很普遍,不同應用領域他的參數可能會有所不同,但其原理都差不多.
希望此篇簡單的概論,可以讓您更快知道這種ic的運作原理.
