SecuTech Expo 2014 台灣 台北國際安全博覽會安控展 (安全監控展\安控展) 心得





2015安控展心得已經寫好

有充滿很多主觀性的批判,不喜歡誤入!!

http://febon.blogspot.com/2015/04/secutech-expo-2015.html





2014台灣安控展規模只剩下一層樓,

越來越多的品牌公司都沒有來參展,

外國客人顯著的變少了,台灣的安控展已經越來越LOCAL...




 主辦單位設計了幾個展區,作為攝影機的PK,

點出了這次安控展的看展重點







但是還是有一些新的技術出來,
 大致上整理出來下面表格,提供大家作為參考...



同軸類比:


技術倡導者

技術簡介

缺點

一般CVBS

CCTV

類比永遠不死,好處太多了

用隨便的線都可以傳很遠的距離,相容度極高,影像即時性高,

解析度只能夠到

720x480 (NTSC)

720X576 (PAL)

960H

SONY

改良CVBS的解析度到960x480

但仍須要特殊的decoder才可以順利解讀960x480;如果還是用傳統的顯示器,仍然只能夠看到480i

只有特殊的Decoder才可以解出960x480

Comet

NEXTCHIP

改良CVBS,他是YC 分離,所以可以不會有Moiré 的現象

相容度低,必須採用自家的DECODER

用一般的CVBS顯示器,只能看到黑白影像

如果採用一般的CVBS顯示器去看,只會看到黑白影像


同軸數位



技術倡導者

技術簡介

缺點

HDCCTV

3G-SDI

Gennum

宣稱可以讓傳統CCTV不用更換同軸線就可以直接升級成高解析度,傳輸距離可以達150M.

但是,要用好的同軸線才能達到150M

可相容於廣播級攝設備,但有可能無法出現聲音

HDCVI
CVI

大華

CVI傳輸距離比SDI更長,而且可以使用爛的同軸線

必須要用自家的RX,才能夠使用

AHD

Nextchip

跟大華的味道很像,都是改良SDI 的缺點

必須要用自家的RX,才能夠使用



同軸RF




技術倡導者

技術簡介

缺點

ccHDtv

DVB-T TX

聯陽

將高解析度影像調變成DVB-T的UHF格式,相容於普羅大眾的數位電視機上盒

有壓縮

會影像延遲發生



IP camera


技術倡導者

技術簡介

缺點

IP

數位化之後,容易傳輸,容易儲存

有壓縮

會影像延遲發生






-----------------------------------------------------------------------------------------------------------------------------------







同軸類比:

今年NEXTCHIP 展出  Comet 的類比影像介面

改良CVBS 兩件事情

1. 解析度提高到 1280h
2.  Moiré 的現象

但是仍然是 Interlace



傳同CCTV  採用 COMPOSITE (複合訊號), 這種訊號是 Y C 合併


採用一般的video decoder 去解的化,很容易看到 Moiré 的現象

那個彩虹邊就是所謂的 Moire現象

 如果被照物本身密度非常的密,極為複雜的被照物體,這個現象很容易產生...


NEXCHIP 的 Comet 的訊號其實就是 Y C 分離,

所以不會解出Moire 的畫面


如果將NEXCIP 的comet 拿去接一般的顯示器,就只會出現黑白的畫面





在同軸類比的傳輸中,

Nextchip 提出這個概念,是打破了一般人只為了盲目追求解析度的提升 (比如960H)

其實還有很多的考慮的因子是比解析度更為重要,


解析度提升固然,可以提升清晰度。
但大家長期都忽略了一個問題,提升清晰度,不見得只能靠題高解析度就可以達成,

如果您的被照物體非常的 的複雜,就算解析度在高也沒有用,因為彩虹的出現干擾實際的影像



 消除 Moire現象 ,難道只能用NEXTCIP 的 Comet??

買電視的時候,常常會宣稱他有所謂的 3D 疏型濾波器 (3D comb filter)

一般的 CVBS 訊號去接具有 3D comb filter的電視,就不會有這樣的事情發生




為何安控現在才拿出來討論?

因為長期的重視成本,DVR 越便宜越好,解析度能越高越好....這種怪異現象

 stand alone DVR 廠商不重視產品差異性....

誰還會去鳥 什麼 3d comfilter.....

 搞到最後 DVR 比dvd播放機還要便宜......



我最的免驅動影像擷取卡就有 3D-comb-filter 的功能

http://febon.blogspot.com/2012/02/1.html









同軸數位

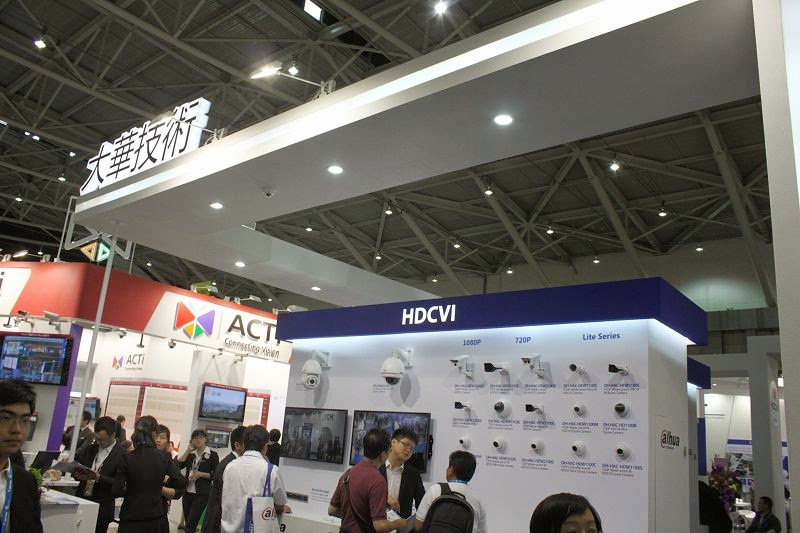

NEXCHIP 和大華 搞了一個很類似 SDI 的玩意


nextchip 叫做 AHD ( Analog HD)







大華 的叫做 HDCVI  (CVI)








不管是 CVI 還是 AHD  都是改良 SDI 實際使用上的缺點


當初CCHDTV SDI 說可以讓傳統cctv用戶無痛升級,

直接變成 高解析度的攝影機,

但是實際發現,雖然都是同軸電纜,但是所要求的規格不一樣,


如果要達到所謂的 150公尺,那麼同軸電纜的等級要非常的好,

 那這樣仍是需要布線的成本,


CVI他要求的線材不用這麼嚴格,傳輸距離又比SDI 更遠...


但CVI 畢竟是一個封閉的系統,

我相信大陸會起來,但是不見得外國人買單







這次有看到很多  SDI CAMERA , CVI CAMERA 彼此PK 的展示會

都要用特殊的sdi monitor或是將 SDI 轉成HDMI 才去接顯示器,

出門在外,扛一台笨重的SDI 顯示器 或是 一個SDI 轉HDMI 的設備,真的很不方便



我有做出一隻免驅動程式的USB UVC SDI 擷取卡,

大小只有 25mm x 80mm  輕薄點小 好攜帶


windows xp,  win7 win 8 vista ,  蘋果電腦  MAC OSX 都不用驅動程式,


隨插即用!!!

http://febon.blogspot.com/2014/02/febon188-uvc-usb-sdi-grabber-card-user.html


除了影像之外,還可以支持聲音


















規格書下載




採用 VIDEO CONFERENCE 作為demo





除了傳影像 還可以傳聲音











同軸RF


將DVB-T TX 的技術運用在安全監控中,稱之為 ccHDtv

既然已經變成RF UHF 頻段,當然可以在同一個同軸線上面傳輸百台頻道


這個影像有壓縮成h.264, 和ip camera一樣會有延遲問題發生






任何的產品都有好處跟壞處,

壞處的部份就是,影像會有延遲,還有攝影機成本會比 SDI 高  (壓縮晶片+ dvb-t tx)

技術門檻是高於 SDI


你要評估,你的公司有沒有人懂 SOC 壓縮晶片的韌體工程師?

如果你公司還是純硬體公司的話,去作這個方案,會被卡東卡西







會廠商看到一個非常棒的產品,他也是DVB-T TX

有別於ccHDTV 是走有線 ,他是走無線的DVB-T TX ,



那台看似手機的玩意,是一台山寨手機,內建dvb-t 接收器

那台黑色長長的發報器,可以傳 800公尺, 而且影像非常的順






我這裡有一款  USB DVB-T  / ATSC  Tx DONGLE

http://febon.blogspot.com/2012/09/user-manual-of-usb-dongle-of-dvb-t-dvb.html







我可以將 windows pc 的影像變成無線傳出去,


不要在房間的電腦放A片 ,

因為他會將電腦的A 片廣播出去,

有看數位電視的朋友,就可以收到影像








這次看展看到有一個所謂的居家IP CAMERA  / BABY monitor專區

這些產品機構開得很漂亮, 也有穿牆, 什麼有的的死人骨頭有

才賣 1500元台幣


 我覺得要改名成  "紅海”專區






這款長得很爆笑,但是設定卻是超級簡單,

他有點類似羅技一款 SKYPE CAM 的變化版







微小攝影機


VIVOTEK 出了 一款超級小的ip camera




一家韓國廠商出了一款 微小 ccd camera module




用我的SR1913 IC 做出來的 cmos 類比攝影機更小

http://febon.blogspot.com/2013/07/sr1913-smallest-size-36mm-x7mm-video.html



 IC 大小只有 3.6 mm x7mm

所以可以做出 4.6mm直徑的攝影機
