720P FEBON168 USB HDMI影像擷取卡 DV 單眼相機 攝影機 用在網路直播 網路廣播 ( LIVEhouse.in / GOOGLE hangouts / USTREAM) 和skype 視訊會議

新版的 720p  FEBON168 USB HDMI影像擷取卡，增加內建scale down 功能


輸出是單一的 1280x 720p UVC  輸出


輸入的HDMI 來源又增加 1920X1080i


也就是說,

input 解析度 如下

1920x1080i  60field / 50filed

1920x1080p  60 /50fps

1280x720  60 /50fps

1366x768  60fps /50fps

720x480  30fps

    全部都scale down  /up  自動縮放 成  1280X720P





這樣的好處是，不管HDMI 的來源是什麼解析度，

全部自動變成 1280x720


對使用者來說，自要確定 LED 上面的燈號是穩定的 （不要閃爍), 保證能用


也就是說不會發生影像截圖的問題



所有的解析度，自動縮小或放大成 1280X720P

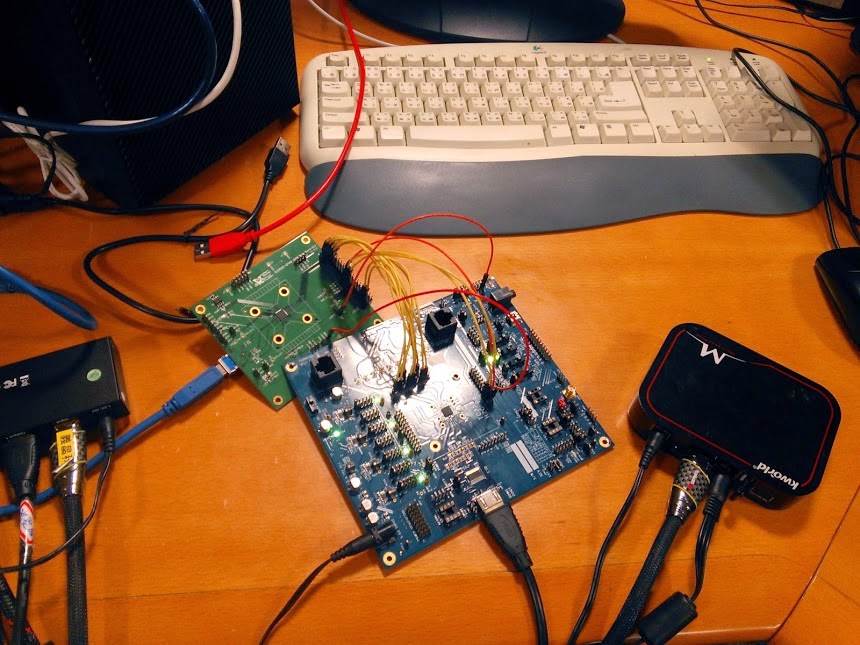

prototype Driver free USB3.0 UVC HDMI grabber card

The technical part of USB3.0 UVC HDMI grabber card has finished.

HDMI input source is up to

1920x1080p@60fps  and output is up to 1920x1080p @60fps YUV .


It is no driver install for windows and MAC OSX.

The another advantage is " no time latency"!!  it is real time!!


iPad hdmi output. we can easily to judge if it have video time latency.

成福國小使用google+ hangouts 即時轉播高解析度藍鵲餵食

成福國小操場旁邊的樹上發現有台灣藍鵲築窩，生出五六隻雛鳥,

為了將這個難得的畫面作紀錄，成福國小謝主任採買了 高解析度的 3G-SDI 攝影機及 SDI 的高解析度錄影機,可以將架到樹上攝影機即時錄影回放


畫面可以輕而易舉的錄製，

但是要如何達到即時現場直播的目的？


 現場直播分成兩大部分


1.外校的即時分享  (透過google+ hangouts)

  採用FEBON168 UVC HDMI擷取卡



2.校園內的即時分享  ( iPad / android 同時看即時看)

  採用 FEBON220PLUS UVC WIFI HDMI video server






以下是 成福國小的系統架構圖

(其中HDMI 一進二出，是我自己加進去)

USB DVB-T TX Modulator transmitter generator can transmit over 300meter~0.5km by Wireless UHF

This is WINDOWS only  USB DVB-T TX dongle.

http://febon.blogspot.com/2013/10/windows-version-user-manual-for-usb.html

It can broadcast the video source from windows.

video source maybe video clip , usb webcam live stream, live windows desktop .



We want to let the wireless broadcast to be 300m~ 0.5KM.

We need add the Power amplifier ( PA ) to be strong the UHF signal .
