2010年3月18日 星期四

Digital PTZ camera

一般在cctv市場中,會將zoom camera 做進Speed dome 快速球中
但一般而言 快速球成本非常高,原因是他的組成是zoom camera,快速移轉馬達,碰到的都是光學及機械
台灣人碰到這兩種技術當然就沒有日本人強,台灣人強的是半導體

最近有一家ip cam 系統廠商
http://www.iqeye.com/dptz.html

他們提出,所謂的digital PTZ

原理是,將高解析度大於2M的cmos sensor,攝影出來的影像,擷取出VGA 或D1 Resolution.
原理如下:

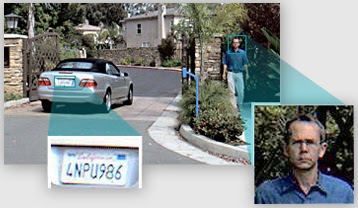

大畫面的解析度是2M, 而擷取出來的畫面是VGA,這樣就有達到放大的效果
因此,光學放大可以被解析度放大給取代;利用一個廣角鏡頭就可以解決馬達快速移動的問題

因此,只要利用 fish eye 加上高解析度鏡頭既可以達到digital PTZ

話雖說如此,但仍有很多需要解決
1.高解析度魚演鏡頭成本過高
2.光圈要大的鏡頭 且又要廣角又要高解析度 不好做
3.需要dsp將畫面扭曲給弄正 fish eye correction
4.senosr 的速度要跟上
2Mega pixel 每秒 30 張, 目前這種sensor 不好找

2 則留言:

Kevin 提到...

> 4.senosr 的速度要跟上. 2Mega pixel 每秒 30 張,
> 目前這種sensor 不好找

聽說 Micron 有 5Mp sensor 可到 1080p30 (1920*1080, 30fps). 不過是 CMOS, 不是 CCD.
目前 Security/IP CAM 用的還是以 補色型 CCD 為主, 靈敏度很高.

Unknown 提到...

Thank you for sharing this! I was conflicted with a decision over fixed network camera or ptz security cameras. Reading this, I'm not sure that I would buy PTZ Security Cameras for my retail store. Again, thank you!
